تفاصيل المنتج:
|
| رقم الموديل: | SE14 | عقد العزم: | 54200 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 68000 نيوتن | عزم الإخراج: | 6550 نيوتن |
| تحميل محوري ثابت: | 680 كيلو نيوتن | تحميل جذري ثابت: | 230 كيلو نيوتن |
| تركيب الفتحات: | 21 * إم 16 | وزن: | 63 كجم |
| إبراز: | SE14 Worm Gear Slew Drive,علبة التروس Slew Drive 6550 Nm,محرك الطاقة الشمسية بقوة 6550 نيوتن متر |
||

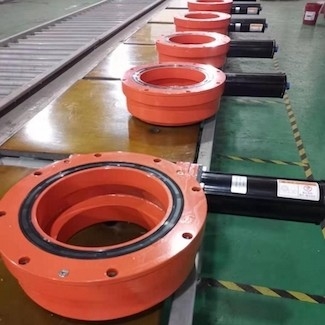

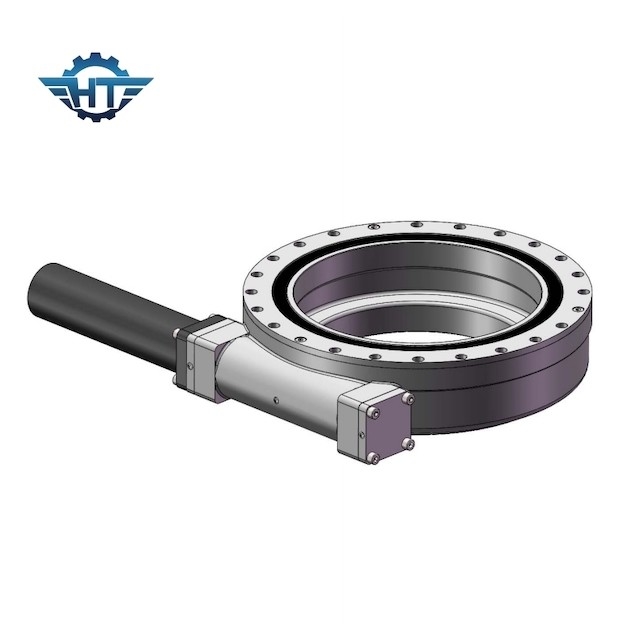

SE14 علبة التروس الهيدروليكية Slew Drive SE14 مع مبيت مغلق لتتبع الطاقة الشمسية
وصف المنتج
تم تجهيز محركات الأقراص القياسية بغطاء مفتوح بينما فشل السكن المفتوح في منح الأجزاء تصنيف IP جيد.محركات الدوران في Hangtuo مزودة بمبيت مغلق يوفر لمحرك الدوران حماية IP66 للدخول.يمكن أن يساعد ذلك محرك الدوران في بيئة قاسية.محرك الدوران الخاص بنا يتميز بعمود دودة الساعة الرملية ذاتي القفل.بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمولة في موضعها دون الحاجة إلى أي جهاز فرامل خارجي.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وهوائي الأقمار الصناعية وأطباق الرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات ، والروبوت ، إلخ.
النقل والمناولة والتخزين
النقل في وضع أفقي فقط ، يجب تجنب التأثيرات.
ارتدِ قفازات العمل وكن حذرًا عند التعامل مع محرك الأقراص الكبير.
استخدم فتحات الحلقات الموجودة في محركات الأقراص الكبيرة لتثبيت البراغي من أجل الرفع والتعامل والتثبيت الآمنين.
قم بالتخزين في وضع أفقي فقط وفي غرف مغلقة ، واحفظه بعيدًا عن البلل ، وحماية الأسطح المكشوفة من التآكل تدوم حوالي شهر واحد في عبوات مغلقة.يتطلب التخزين لفترة أطول تدابير وقائية خاصة.
نقل محركات الدوران غير المعبأة
استخدم معدات رفع مناسبة / لا تنقل المنتج عموديًا أبدًا
يمكن نقل محركات الأقراص الكبيرة غير المعبأة مع معدات الرفع في الظروف التالية:
1. يجب تكوين ترس الرفع بشكل مناسب لحمل نقل الوحدة.
2. يجب تكوين البراغي الحلقية بشكل مناسب لوزن وحدة النقل.
3. يجب أن يتم نقل القيادة الكبيرة من تلقاء نفسها.
4. يتم النقل داخل الشركة بشكل أفقي فقط.
