تفاصيل المنتج:
|
| نموذج: | 14 بوصة | نسبة والعتاد: | 102: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | اكتب: | سلسلة أفقية |
| تطبيق: | مولدات الرياح | خدمة صانعي القطع الاصلية: | متاح |
| سائق: | هيدروليكي ، كهربائي | فئة IP: | IP66 |
| إبراز: | محرك الدوران المغلق 17 بوصة,محرك الدوران المغلق IP66,محرك الدوران الكهربائي الأفقي |
||

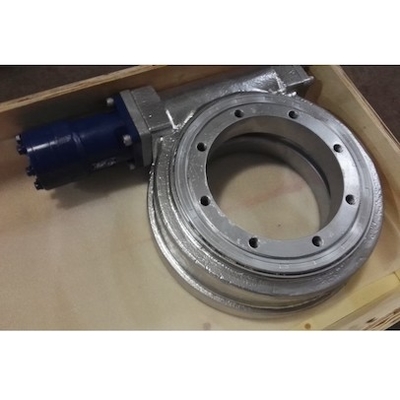

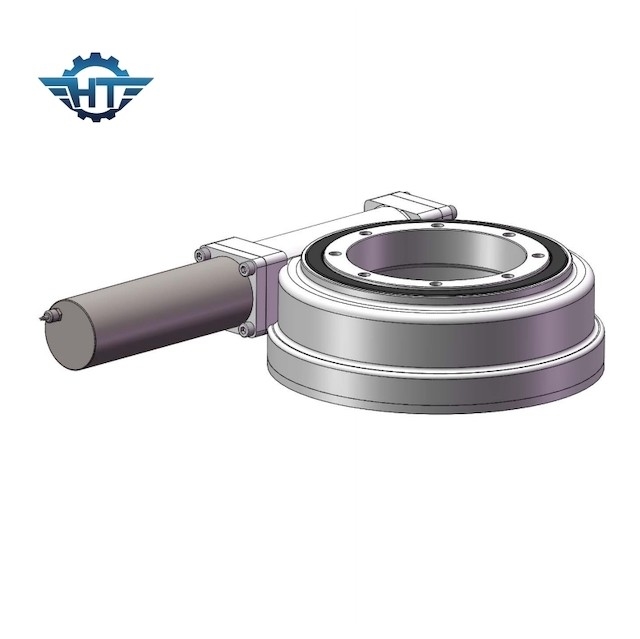

17 بوصة هيدروليكي مغلق Slew Drive ، IP66 أفقي مثبت لمولدات الرياح
محرك Slew المغلق الهيدروليكيوصف
يتم تطبيق محركات الدوران ذات المحركات الهيدروليكية بشكل أساسي في آلات الموانئ ، وآلات التعدين ، وآلات اللحام ، ومركبات البناء ، والمركبات المعيارية ، وأنظمة طاقة الرياح وما إلى ذلك من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية ، والقوة الشعاعية ولحظة الإمالة الوقت ذاته.
سمات
1. يمكن الحصول على نسبة نقل كبيرة ، والتي تكون أكثر إحكاما من آلية التروس الحلزونية ذات المحور المتدرج.
2. تكون أسطح الأسنان المتشابكة للعجلتين على اتصال خطي ، وقدرة تحملها أعلى بكثير من تلك الخاصة بآلية التروس الحلزونية ذات المحور المتدرج.
3. محرك الدودة مكافئ للمحرك اللولبي ، وهو محرك شبكي متعدد الأسنان ، وبالتالي فإن المحرك مستقر والضوضاء صغيرة.
4. هو تأمين ذاتي.عندما تكون زاوية الرصاص للدودة أقل من زاوية الاحتكاك المكافئة بين أسنان التروس المتشابكة ، فإن الآلية لها خصائص قفل ذاتي ويمكن أن تحقق قفلًا ذاتيًا عكسيًا ، أي أن الدودة فقط يمكنها قيادة الدودة ، ولكن ليس الدودة .مثل آلية الدودة ذاتية القفل المستخدمة في أجهزتها الثقيلة ، يمكن أن يلعب القفل الذاتي العكسي دورًا في حماية السلامة.
5. كفاءة النقل منخفضة والتآكل أكثر خطورة.عندما يتم تشغيل الترس الدودي في ناقل الحركة ، تكون سرعة الانزلاق النسبية بين أسنان التروس المتشابكة كبيرة ، وبالتالي يكون فقد الاحتكاك كبيرًا والكفاءة منخفضة.من ناحية أخرى ، تسبب سرعة الانزلاق النسبية تآكلًا خطيرًا وتوليد حرارة على سطح السن.من أجل تبديد الحرارة وتقليل التآكل ، غالبًا ما يتم استخدام مواد أكثر تكلفة مع خصائص مقاومة للاحتكاك والتآكل جيدة وأجهزة تشحيم جيدة ، وبالتالي فإن التكلفة مرتفعة..
6. القوة المحورية للدودة كبيرة
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
التطبيقات
1. مقطورات معيارية
2. جميع أنواع الرافعات
3. منصة العمل الجوية
4. أنظمة طاقة الرياح
