تفاصيل المنتج:
|
| نموذج: | SE14 بوصة | شهادة: | ISO9001 ، م |
|---|---|---|---|
| لون اللوحة: | كما طلب | عقد العزم: | 54200 نيوتن |
| إمالة عزم الدوران: | 68000 نيوتن | عزم الإخراج: | 6550 نيوتن |
| الحمل المحوري: | 680 كيلو نيوتن | الحمل الجذري: | 230 كيلو نيوتن |
| إبراز: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

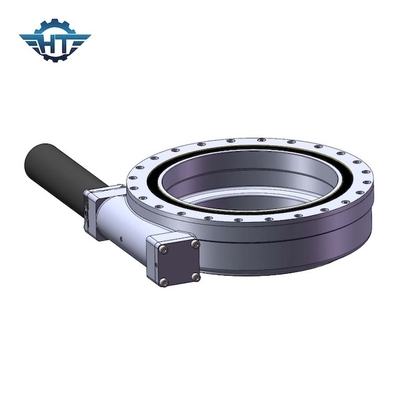

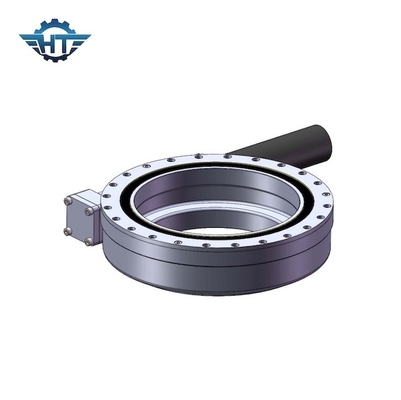

IP66 مغلق طويل العمر هيدروليكي دودة والعتاد محرك Slew لمنصة مثبتة على العنكبوت
وصف محرك الهيدروليكية دودة العتاد
يمكن التعامل مع محرك الدوران أو حلقة الدوران كعلبة تروس لأن المكونات الأساسية هي محمل الدوران وعمود الدودة.يتكون أيضًا من مكونات مساعدة مثل الأختام ، والإسكان ، والمحرك.عادة ما يكون المحرك عبارة عن محرك تروس كوكبي DC أو محرك تروس AC أو محرك هيدروليكي.يستخدم المحرك الهيدروليكي بشكل أساسي في آلات البناء كنظام محرك كهربائي.يمكن لعلبة التروس الدورانية أن تتحمل بسهولة القوى المحورية والشعاعية.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
سمات
تتميز علبة تروس محرك الدوران بخاصية القفل الذاتي العكسي والتي تعزز بشكل كبير من استقرار النظام وتزيد من عامل الأمان.بالمقارنة مع منتجات التأرجح التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.تعتمد علبة التروس ذات المحرك الدوار تقنية دودة الساعة الرملية التي توفر المزيد من ملامسة الأسنان ، وبالتالي عزم دوران أعلى.تعمل معدات الدوران والمسار السريع على تقوية تقنية المعالجة لزيادة العمر الافتراضي لمحرك الدوران.صندوق تروس محرك الدوران مغلق تمامًا والذي يمكن أن يحمي المحرك من ظروف البيئة المختلفة مثل الغبار والماء والرمل وما إلى ذلك.
التطبيقات
تطبيق منصة محمولة على العنكبوت
السيارة الشاهقة من نوع العنكبوت هي أساسًا من نوع العجلة غير المميزة ، والمسار المطاطي غير المحدد بطريقتين للمشي.
تصميم الهيكل النموذجي:
1 تصميم آلية الساق مركبة العمل على ارتفاعات عالية لها أنواع مختلفة من الأرجل ، لتسوية وضمان استقرار دور عمل السيارة بالكامل ، مما يتطلب قويًا وموثوقًا وسهل التشغيل.
2 تحديد امتداد الساقين يتم ضبط أرجل مركبة العمل على ارتفاعات عالية بشكل عام ذهابًا وإيابًا ، وتمتد إلى كلا الجانبين ، الاتجاه الرأسي لنقطة دعم الساق لاختيار الموضع ليكون مناسبًا ، مبدأها هو أن منصة التشغيل في حمل المعايرة والأكثر (كبير) نطاق التشغيل ، واستقرار السيارة لتلبية المتطلبات.
