تفاصيل المنتج:
|
| نموذج: | 14 بوصة | نسبة والعتاد: | 85: 1 |
|---|---|---|---|
| تطبيق: | رافعات تلسكوبية بذراع | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك هيدروليكي ، محرك سيرفو | تثبيت: | افقي عمودي |
| اللون: | كما طلب | رد فعل عنيف: | ＜ 0.1 درجة |
| إبراز: | تلسكوبي بوم رافعة هيدروليكية Slew Drive,Slew Drive For Solar Tracker 14 ",Servo Motor Slewing Drive 14" |
||

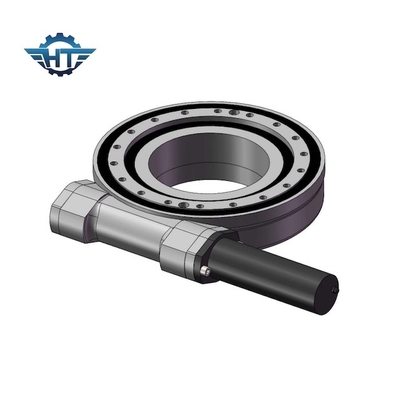

SE14 محركات التروس الهيدروليكية الدودية للرافعات الرافعة التلسكوبية البحرية
وصف محركات التروس الدودية الهيدروليكية SE14
محرك عدد كبير: SE14
الأبعاد: 900 * 620 * 140 ملم
الوزن: 62 كجم
شروط الدفع: FOB Shanghai
وقت التسليم: 10-15 يوما
المواد: 50 مليون ، 42 كرمو
محرك الدوران SE14 مدعوم بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للعتاد وأسلم دوران.تشمل تطبيقات محرك الأقراص النموذجية صناعة الطاقة الشمسية ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، والمرفقات الهيدروليكية ، ومعدات أدوات الزيت ، والرافعات البحرية ، ومعالجات الإطارات ، والحفارات ، ومصاعد السيارات ، ولكن يتم استخدام محركات الأقراص الكبيرة في العديد من التطبيقات الأخرى التي تتطلب حمل الحمولة والقدرة على التناوب.نحن نقدم نماذج مختلفة من القيادة الكبيرة بسعات تحميل مختلفة.تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمولة في موضعها دون الحاجة إلى أي جهاز فرامل خارجي.
يمكن أن يكون محرك الأقراص الكبير مع ترس دودي ، ترس حفز ، ترس شطبة.وأيضًا بالنسبة لحلقة الدوران الداخلية ، يمكن أن تكون حلقة دوران كروية أحادية الصف ، ويمكن أيضًا أن تكون حلقة دوران كروية مزدوجة الصف.يمكن أن يستغرق الأمر الذي يحتوي على صف مزدوج مزيدًا من الحمل.يمكن اختياره بناءً على طلبك.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة |
تحتجز |
محوري |
شعاعي |
نسبة | كفاءة |
دقة |
IP |
العمل Tep |
القفل الذاتي |
وزن |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
التطبيقات
يتكون جهاز نقل الدوران الهيدروليكي من محرك هيدروليكي ، فرامل ، مخفض ، مجموعة صمام وهيكل طرف تروس.المتطلبات.
