تفاصيل المنتج:
|
| يكتب: | محرك الدوران | مكان المنشأ: | تشانغتشو ، الصين (البر الرئيسي) |
|---|---|---|---|
| محرك: | فرش دي سي موتور | ميزة: | مغلق تماما |
| مواد: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| بحجم: | 3 بوصة إلى 25 بوصة | طلب: | نظام تتبع الطاقة الشمسية المسطح |
| إبراز: | محرك الدوران العمودي Ve9 للطاقة الشمسية,محرك التيار المستمر بدون فرش,محرك الطاقة الشمسية |
||

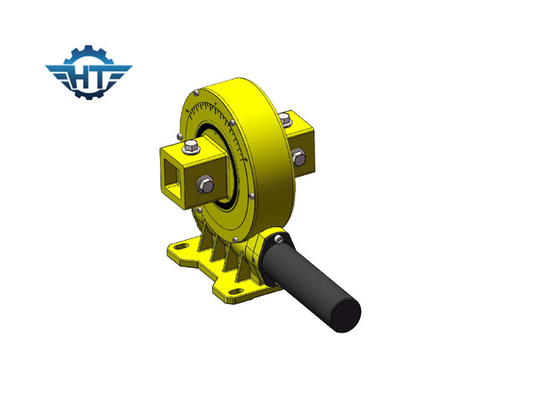

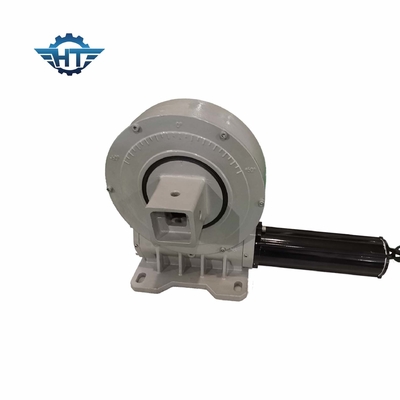

جهاز تعقب الطاقة الشمسية ذو الإنتاجية العالية Ve9 يطبق في نظام تتبع الطاقة الشمسية المسطح
وصف محرك الأقراص الشمسية المقتفي
محرك الدوران ذو المحور المفرد المستخدم في نظام تتبع المحور المفرد المسطح ، والذي يعد قوسًا عبارة عن ترتيب بين الشمال والجنوب ونظام تتبع بين الشرق والغرب.وفقًا للخوارزمية الفلكية ، سيتحمل المحرك الكبير الذي يحركه المحرك عزم دوران عاليًا لقيادة النظام بأكمله ، بحيث يمكن للنظام تتبع سمت الشمس ، إلى أقصى حد ممكن لتحسين أشعة الشمس على سطح الوحدة الكهروضوئية. وبالتالي زيادة توليد الطاقة.
يمكن أن يؤدي تثبيت نظام تتبع للطاقة الشمسية للحفاظ على تتبع الألواح الشمسية للشمس في جميع الأوقات إلى تحسين كفاءة الطاقة الشمسية بشكل فعال ، وعندما يتم تثبيت أجهزة تتبع ذات محور واحد في مناطق عالية الإشعاع ، فإن زيادة إنتاج الطاقة تعني أن محطات الطاقة يمكن أن تولد عائدًا أعلى على الاستثمار.
يعتمد هذا بشكل أساسي على مبدأ تصميم نظام التتبع ، نظرًا لتأثير دوران الأرض ، بالنسبة لموقع ثابت على الأرض ، ودورة الشمس على مدار العام ، كما تتغير زاوية الإضاءة باستمرار.تم تثبيت نظام التتبع الشمسي للحفاظ على الألواح الشمسية لتتبع الشمس وزيادة كمية الإشعاع الشمسي التي تتلقاها المصفوفات الكهروضوئية ، وبالتالي زيادة السعة الإجمالية لأنظمة توليد الطاقة الشمسية الكهروضوئية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
بيانات المحرك
الفولطية V / DC: 24vdc
سرعة عدم التحميل RPM: 1200 ± 10٪
تيار عدم التحميل أ: <0.1 أ
عزم الدوران المقدر NM: 0.12
السرعة RPM: 800 ± 10٪
الحمل الحالي أ: ＜ 1A
الطاقة المقدرة W: ＜ 10W
معلمة خرج العتاد:
نسبة السرعة: 399: 1
عزم الدوران الناتج المقدر NM: 32
سرعة الإخراج RPM: 2 ± 0.5
إخراج القاعة: 2
نوع القاعة: 40 ف / 39
جهد إدخال القاعة V: 5 ~ 24
تعريف الأسلاك:
1. أحمر سميك: موتور +
2. أسود سميك: محرك -
3. أصفر أخضر: GND
4. رقيق أصفر: قاعة ب
5. رقيق أحمر: قاعة + 24 فولت
6. رقيقة سوداء: قاعة GND
7. رقيقة الخضراء: القاعة أ
متطلبات تقنية
1. يجب أن يكون المحرك مرنًا بعد التجميع.
2. عدم وجود ضوضاء غير طبيعية عند تشغيل الطاقة (الخط الأحمر متصل بالقطب الموجب لمصدر الطاقة).
3. التخليص المحوري: لا (يمكن استخدام استرداد قمة الموجة).
4. تحمل اختبار الجهد: 800VAC ، 5mA ، لا يوجد انهيار ، لا وميض.
5. مقاومة العزل:> 20MΩ.
