تفاصيل المنتج:
|
| دودة والعتاد المواد: | 50 مليون ، 42 كرمو | نموذج: | VE7 |
|---|---|---|---|
| طلب: | أجهزة تعقب الطاقة الشمسية الأفقية أحادية المحور | عزم الدوران الناتج المقدر: | 1750 نيوتن |
| عقد العزم: | 13200 نيوتن | إمالة عزم الدوران: | 7000 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | صندوق المخفض للطاقة الشمسية المقتفي,محرك Slew,1750 Nm Solar Tracker Slew Drive |
||

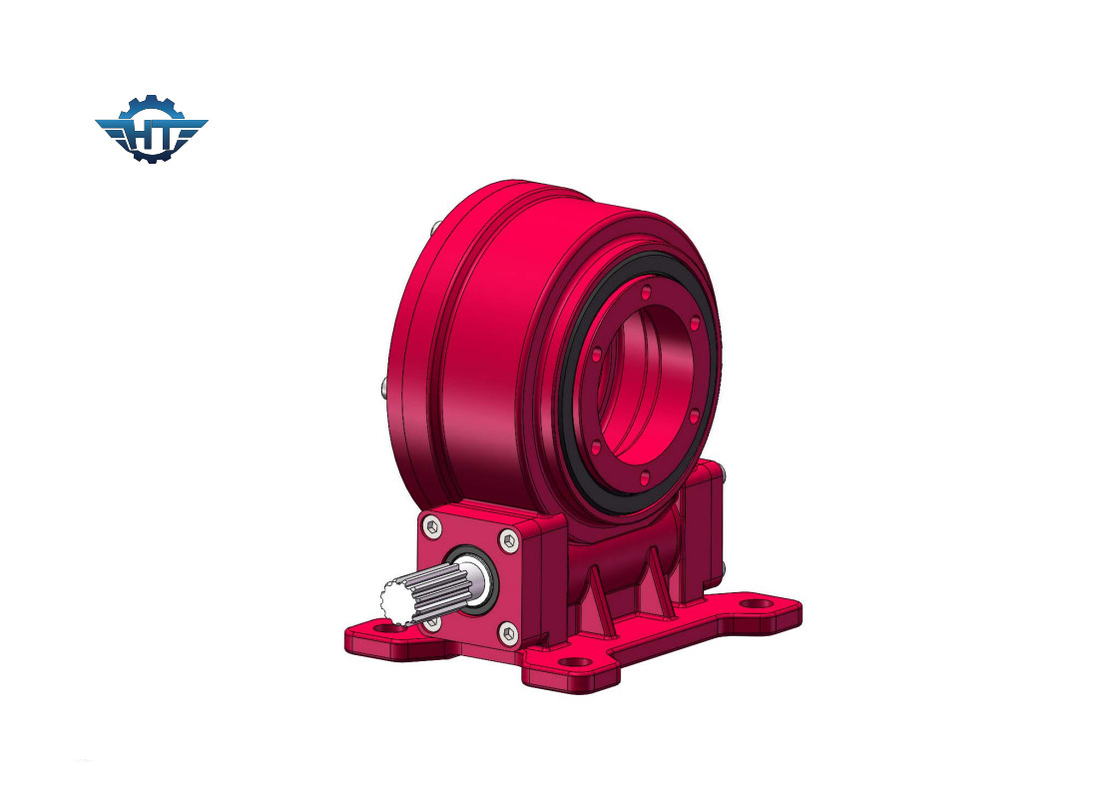

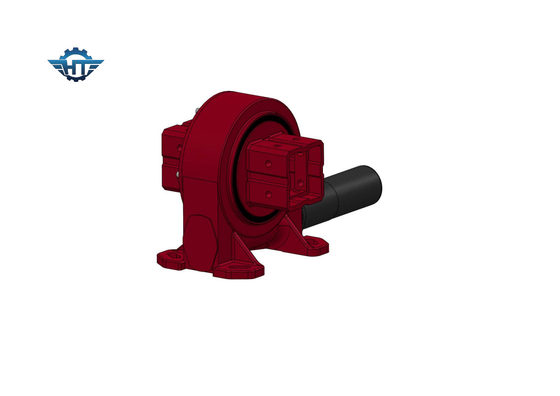

صندوق مخفض محرك VE7 ، قفل ذاتي لتتبع الطاقة الشمسية الأفقية أحادية المحور
وصف صندوق مخفض محرك VE7
تميز محرك الدوران في Hangtuo بدودة مغلفة جيدة وشبكات تروس مع ملامسة أسنان متعددة تجعل محرك الدوران مع عزم دوران مرتفع لتحسين سلامة نظام التتبع الشمسي.إنه قفل ذاتي ويمكن أن يدور ± 60 درجة.إذا كانت هناك حاجة إلى نطاق أكبر ، يمكن تخصيصه.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مسرد المعلمات الرئيسية
إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:الحمل العمودي على محور الدوران
الحمل المحوري:الحمل الموازي لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.
القفل الذاتي:فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
