تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | VE7 |
|---|---|---|---|
| نسبة والعتاد: | 51: 1 | عزم الدوران الناتج المقدر: | 6120 نيوتن |
| عقد العزم: | 39000 نيوتن | إمالة عزم الدوران: | 10 كيلو نيوتن متر |
| نجاعة: | 40٪ | اللون القياسي: | كما طلب |
| إبراز: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

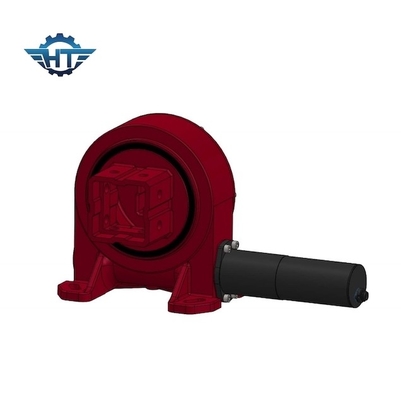

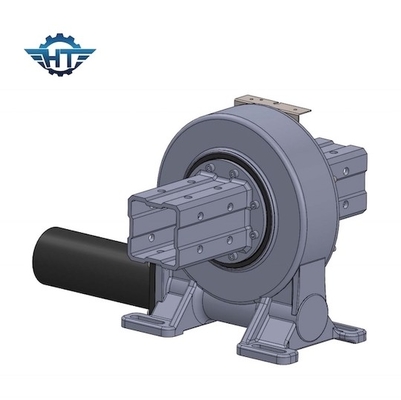

دودة الساعة الرملية محرك Slew Drive لنظام تتبع المحور المفرد ذي الأنبوب المربع 120 مم
وصف محرك دودة الساعة الرملية
تدور محركات الدوران أحادية المحور VE7 حول محور واحد.يمكن تصميم محرك الدوران VE7 مع محرك تروس 24vdc بأحجام مختلفة لتناسب جميع أنواع الأنابيب الرئيسية.إنه أيضًا منتج قياسي ، وهو الأسهل في التثبيت والأكثر استخدامًا.يوفر محرك الدوران VE7 تثبيتًا رأسيًا ومحركًا مغلقًا بالكامل في وحدة واحدة عالية الطاقة.
معلمات محركات الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
مزايا
1. ارتفاع عزم الدوران
2. القفل الذاتي لتحسين سلامة نظام التتبع الشمسي
2. توقف صلب في الداخل ، يتراوح من 60 ° ~ －60 ° ، إذا كان لدى العملاء تطبيق يتطلب 360 ° rotaion ، فلدينا نوع إخراج شفة للتزويد
3. يلف محرك دودة في الداخل
4. اتصال متعدد الأسنان لضمان الحمل العالي وتقليل رد الفعل العكسي
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
أبليكاتونس
عادة ما توجد محامل محرك الدوران في التطبيقات مثل: توربينات الرياح ، وناقلات الأحمال الثقيلة ، وأجهزة تعقب الطاقة الشمسية ، ورافعات الميناء ، والمعدات الهيدروليكية ، وآليات توجيه الرافعة ، وأنظمة التشغيل الآلي ، ومعالجات الأحمال الثقيلة ، وجداول التحكم في الانعراج والميل.
سؤال وجواب
1. كيف أختار؟
يرجى تحديد حجم قطر العجلة ، والعرض ، والجهد ، والطاقة ، وسرعة عدم التحميل للمحركات المطلوبة.
2. هل يمكنني أخذ عينات لاختبار الجودة والسوق مقدمًا؟
بالتأكيد ، مرحبًا بكم في أخذ عينات لاختبار الجودة والخدمة.
3. ما هي التكلفة الإجمالية للعينات؟
التكلفة الإجمالية للعينة = تكلفة العينة + الشحن
سنقدم لك أفضل تكلفة شحن بعد اختيار محركات التروس المناسبة
4. كيف تقوم بشحن العينات؟
بالنظر إلى كمية العينة ليست كبيرة ، نحن ندعم عينات السفن بواسطة EMS أو TNT أو Fedex
5. ما هو الحد الأدنى لكمية الطلب الخاص بك؟
10 مجموعات بعد تأكيد العينات
6. ما وقتك التسليم ؟؟
للعينات القياسية: في غضون 7 أيام ؛لأوامر الدُفعات: في غضون 25 يومًا.
