تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | القفل الذاتي: | نعم |
| عزم الدوران الناتج المقدر: | 2000 نيوتن | عقد العزم: | 13500 نيوتن |
| إمالة عزم الدوران: | 13200 نيوتن | صحة: | 0.15 درجة |
| إبراز: | محرك عزم دوران عالي القابض,محرك دوران بمحور مزدوج 2000 نيوتن متر,محرك دوران بمحور مزدوج لتتبع الطاقة الشمسية |
||

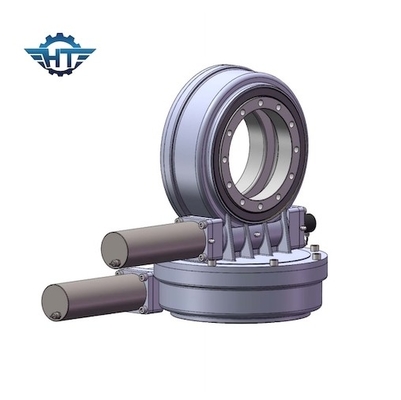

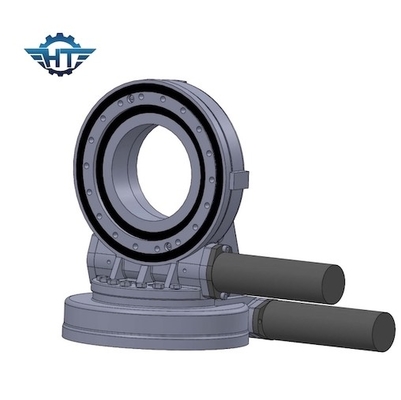

محرك الدوران ذو المحور المزدوج ذو عزم الدوران العالي لنظام تتبع الطاقة الشمسية
وصف محرك الدوران ذو المحور المزدوج
تعد محركات الأقراص ذات المحور المزدوج حلولًا مثالية في تطبيقات تتبع الطاقة الشمسية ثنائية المحور.محرك الدوران ذو المحور المزدوج له ثلاثة أنواع من الحلول مع عدد كبير من المحركات:
بشكل عام ، بالنسبة لهيكل القوس السهل ، سيكون محرك sde slew هو الحل الأمثل ، لكن الخيارين الآخرين أيضًا شائعان للغاية.
اثنين من محركات الأقراص الأفقية تتبع
محرك واحد للتتبع الأفقي ومحرك واحد للتتبع العمودي
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
تطبيق
يمكن استخدام جهاز محرك الدوران في أي مناسبة تتطلب دوران الدائرة الكاملة في نفس الوقت الذي يتطلب فيه تغيير السرعة.عندما يكون من الضروري تحقيق نقل الطاقة لعزم دوران أكبر ، أو نقل الحركة بدقة أعلى ، أو اختيار الآلية التي تتطلب بنية جسم مضغوطة وسلامة عالية ، فإن أجهزة محرك الدوران هي الحل.
التطبيقات الأكثر شيوعًا هي عادةً الهيكل الدوار كامل الدائرة لآلات الهندسة والبناء ، بالإضافة إلى الطاقة الشمسية وطاقة الرياح وآلات التتبع الأوتوماتيكية طويلة المدى المختلفة.من السهل إجراء التحكم الرقمي ، لذلك فإن لها تطبيقات عديدة في مجال الروبوتات الصناعية.
