تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| تثبيت: | شنت المحور المزدوج | اللون القياسي: | كما طلب |
| إبراز: | worm gear slewing ring,worm gear motor,worm gear motor |
||

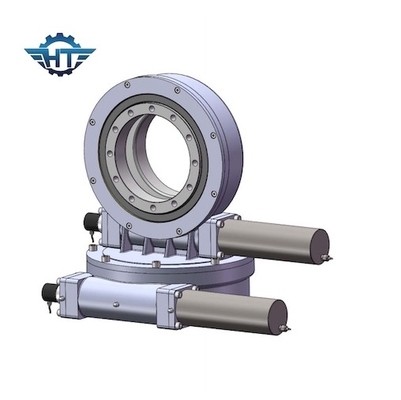

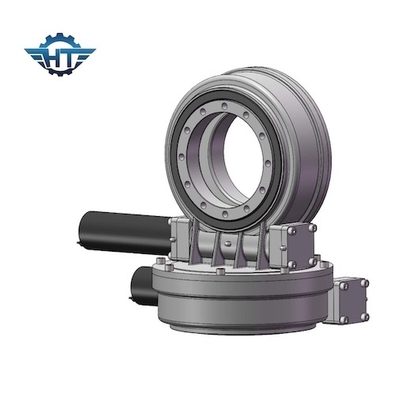

محرك دودة مزدوج المحور محرك الطاقة الشمسية Slew Drive لتتبع الدائرة الكاملة
وصف محرك الأقراص الدودية
تشمل أنظمة تتبع الطاقة الشمسية نظام تتبع شمسي أحادي المحور ونظام تتبع شمسي ثنائي المحور.يشتمل نظام التتبع الشمسي أحادي المحور على نظام تتبع فردي مائل ومسطح.
بالنسبة لنظام تتبع الطاقة الشمسية ثنائي المحور ، بناءً على هيكل قوس مختلف ، يمكن تطبيق ثلاثة أنواع من حلول محركات الأقراص الكبيرة:
1. استخدم محورين أفقيين (نوع SE) أحادي المحور.
2. استخدم نوع أفقي (نوع SE) وآخر عمودي (نوع VE).
3. استخدام محرك ذو محور مزدوج. (نوع SDE)
كل هذه الحلول يمكن أن تحقق تتبع الشمس رأسياً وأفقياً ، وهذا يعني تتبع الشمس طوال الوقت بأشعة الشمس المباشرة.
تم تطبيق محرك SDE7 Slew في نظام تتبع الطاقة الشمسية ثنائي المحور
| اسم المنتج | عدد محركات الأقراص SDE7 |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | محرك 12/24 / 48VDC ؛السائر المحركات؛فرش السيارات |
| نمط المنتجات | محور مزدوجCPV / HCPV ؛طبق شمسيبرج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة صناعية |
| أوصى مربع لوحة | 30 مترا مربعا |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 " | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
