| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | حاسب شخصي 1 |
| السعر: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 يومًا |

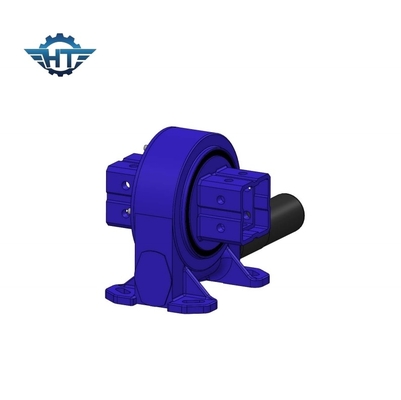

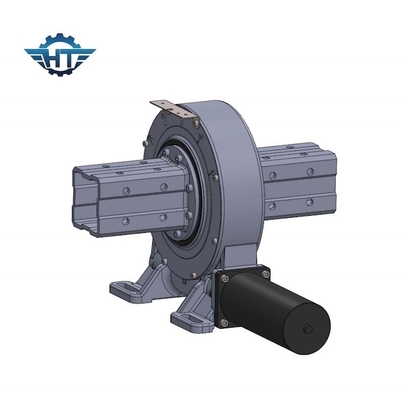

مدمج VE5 دودة والعتاد محرك Slew مع محرك كهربائي لنظام التدفئة الشمسية
وصف محرك دودة العتاد
تركز تقنية توليد الطاقة الحرارية الشمسية في الحوض الصغير ضوء الشمس على الخط البؤري من خلال مرآة تركيز مكافئ حوضي ، ويتم تثبيت المجمع على الخط البؤري.لامتصاص الطاقة الشمسية المشعة بعد التركيز.بعد تسخين السائل الموجود في الأنبوب ، يتدفق عبر المبادل الحراري لتسخين الماء لتوليد البخار ، والذي يتم إنشاؤه عن طريق دورة طاقة بخارية.يشتمل نظام توليد الطاقة الحرارية الشمسية من الحوض الصغير بشكل أساسي على نظام تجميع الحرارة ونظام تخزين الحرارة ونظام التبادل الحراري ونظام توليد الطاقة.يتكون نظام تجميع الحرارة بشكل أساسي من أنبوب تجميع الحرارة ، وسطح مرآة تجميع ، وهيكل داعم ونظام تحكم.تعد محركات الأقراص الكبيرة هي الجزء الرئيسي في الهيكل الداعم.
معلمات محركات الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
سمات
1. استدارة من 0 ~ 180 درجة
2. قم بتوصيل محرك القيادة على الجانب الأيسر أو الأيمن
3. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. عزم دوران عالي ، مناسب للتركيب العمودي
9. صيانة منخفضة
