تفاصيل المنتج:
|
| المخفض والمحرك: | VE5 ، 24VDC | مادة: | ارتداء مقاومة |
|---|---|---|---|
| تطبيق: | أنظمة التتبع الشمسي | ضمان: | 5 ~ 10 سنوات |
| اللون: | كما هو مطلوب | بحجم: | من 3 إلى 25 بوصة |
| وحدة: | وحدة دودة والعتاد | ميزة: | IP66 ، حياة طويلة |
| إبراز: | محرك الدوران العمودي الصغير,محرك الدوران العمودي 25 بوصة,محرك الدوران لوحدة التروس الدودية |
||

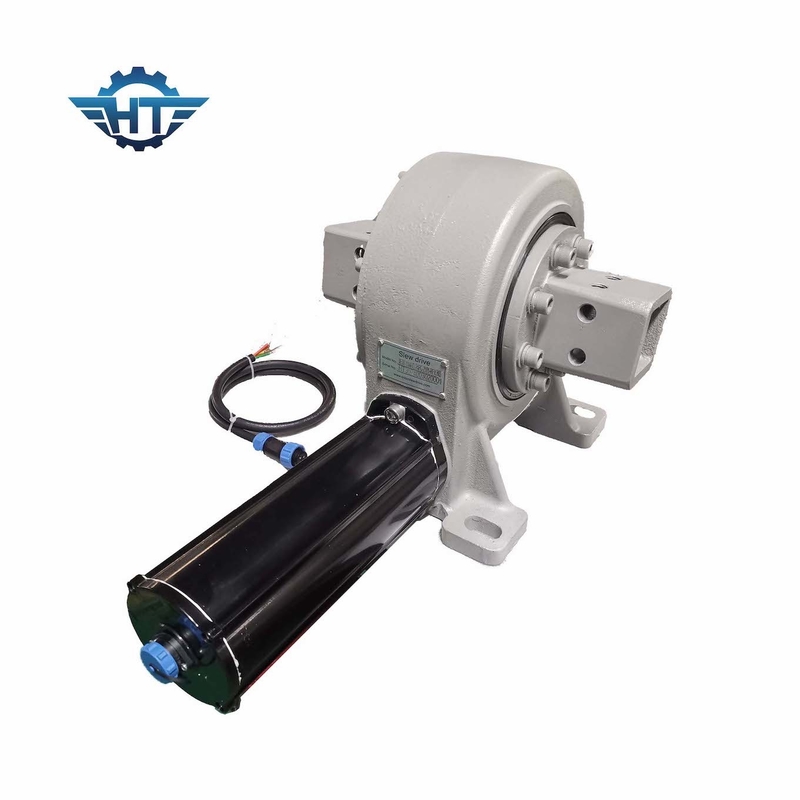

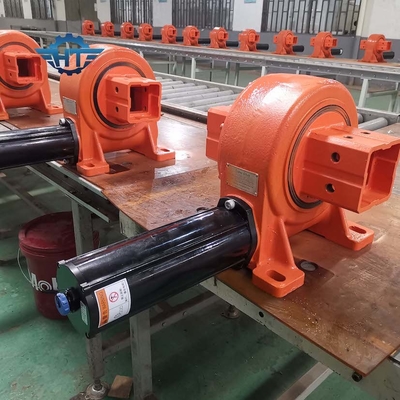

محرك الدوران العمودي ذو المحور المفرد مع أنظمة تتبع الطاقة الشمسية ذات رد الفعل العكسي الصغيرة
وصف محرك الدوران العمودي أحادي المحور
نظرًا لاستخدام محمل الدوران وهيكل الدودة الحلقي ، يمكن لجهاز القيادة الدوراني لتتبع الطاقة الشمسية تحقيق اتصال متعدد الأسنان ، وله خصائص عزم دوران نقل كبير وتشغيل مستقر ؛يمكنه تحمل الأحمال الشعاعية والمحورية الكبيرة والانقلاب القوي.يستخدم عزم الدوران (مقاومة الرياح) على نطاق واسع في أنظمة تتبع توليد الطاقة الكهروضوئية الشمسية وغيرها من صناعات الطاقة الجديدة من قبل العملاء المحليين والأجانب.تحتوي المنتجات حاليًا على 9 طرازات تتراوح أقطارها من 3 بوصات إلى 25 بوصة ، وأكثر من 60 نوعًا مختلفًا ، والتي يمكن أن تلبي احتياجات الأشكال المختلفة من الكهروضوئية ، الكهروضوئية ، الحرارية الضوئية العادية والدقة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
1. SE1 ، SE3 ، SE5 ، SE7 ، SE9 ، SE12 ، SE14 ، SE17 ، SE21 لربط المحور الأحادي المسطح.هذا النوع من النظام مناسب لخطوط العرض التي تقل عن 30 درجة والمنحدرات الأرضية أقل من 12 درجة.
2. محرك الدوران SE1 ، SE3 ، SE5 ، SE7 ، SE9 ، SE12 ، SE14 ، SE17 ، SE21 لربط المحور الأحادي المائل.هذا النوع منها مناسب لأنظمة خطوط العرض المتوسطة إلى العالية ، يجب أن تكون الأرض مسطحة تقريبًا.
3. محركات الدوران SE1 ، SE3 ، SE5 ، SE7 ، SE9 ، SE12 ، SE14 ، SE17 ، SE21 ، VE1 ، VE3 ، VE5 ، VE7 ، VE8 ، VE9 للوحدة المائلة ذات المحور الفردي.هذا النوع من النظام مناسب لخطوط العرض المتوسطة إلى العالية.
4. SDE1 ، SDE3 ، SDE5 ، SDE7 ، SDE9 ، SDE12 ، SDE17 ، SDE21 محرك الدوران لنظام التتبع الشمسي المزدوج.هذا النوع من الأنظمة مناسب لجميع أنواع التضاريس.
