تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | VE9 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | تخصيص: | VE9-61MHD-24RC |
| العلامة التجارية: | حسب الطلب ، HT | عقد العزم: | 80000 نيوتن |
| كفاءة: | 40٪ | حجم الأنبوب: | حسب الطلب |
| إبراز: | محرك الدوران والعتاد الدودي المغلق VE9,محرك الدوران والعتاد الدودي 80000 نانومتر,حلقة الدوران والعتاد الدودي 80000 نانومتر |
||

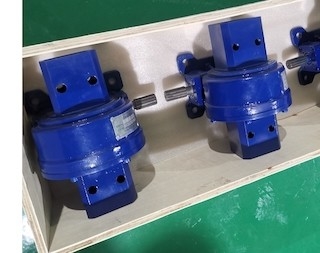

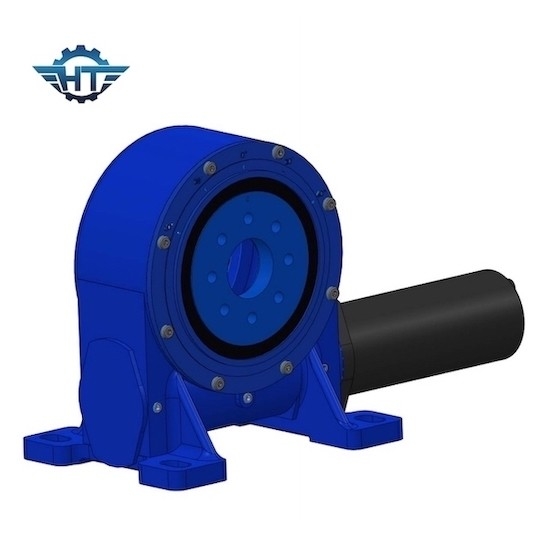

محرك Slew والعتاد المغلق 9 بوصات ، حجم الأنبوب 110 * 110 ملم لنظام تتبع الشمس
وصف محرك دودة العتاد
تتميز محركات الأقراص العمودية المثبتة مقاس 9 بوصات بأحجام أنابيب مختلفة ، 110 × 110 مم ، 94 × 94 مم ، 84 * 84 مم ، أو مخصصة بناءً على متطلبات العملاء الخاصة التي تستخدم بشكل مثالي نظام تتبع الطاقة الشمسية أحادي المحور.إنه يتميز بدرجة IP عالية والتي يمكن أن تحمي محرك الأقراص من ظروف البيئة المختلفة مثل الغبار والماء والرمل وحتى الماء.
نحن مصنعون على أساس المعيار المطلوب في نظام ISO9001.لقد حصلنا أيضًا على شهادات CE.يتمتع محرك الأقراص الكبير بعمر افتراضي طويل وقد تم تصميمه لمدة 30 عامًا باستخدام فترة الحياة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
نظام تتبع أفقي أحادي المحور
يعد التتبع الأفقي أحادي المحور مناسبًا لخطوط العرض المنخفضة ، وعادةً ما يتتبع زاوية ارتفاع الشمس لزيادة المكون الرأسي لأشعة الشمس في اللوحة لزيادة توليد الطاقة.لا يتتبع نظام التتبع الأفقي أحادي المحور زاوية ارتفاع الشمس فحسب ، بل يعتمد خوارزمية حسابية معقدة لتعظيم المكون الرأسي لأشعة الشمس على لوحة البطارية للتحكم في زاوية حركتها.هذا يزيد من توليد الطاقة الكهروضوئية.يمكن زيادة التتبع الأفقي أحادي المحور بشكل عام بنسبة تتراوح بين 20٪ و 30٪ بالنسبة للأقواس الثابتة.
