تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 7000 نيوتن |
| إمالة عزم الدوران: | 744 نيوتن | عزم الدوران الناتج المقدر: | 0.065 لفة في الدقيقة |
| إستعمال: | طاقة شمسية | ميزة الحماية: | IP66 |
| إبراز: | 24VDC 3 "Worm Gear Slew Drive,Worm Gear Slew Drive 7000 Nm,7000 Nm Slew drive علبة التروس |
||

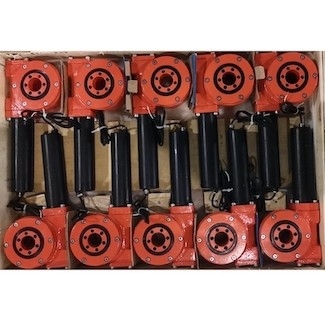

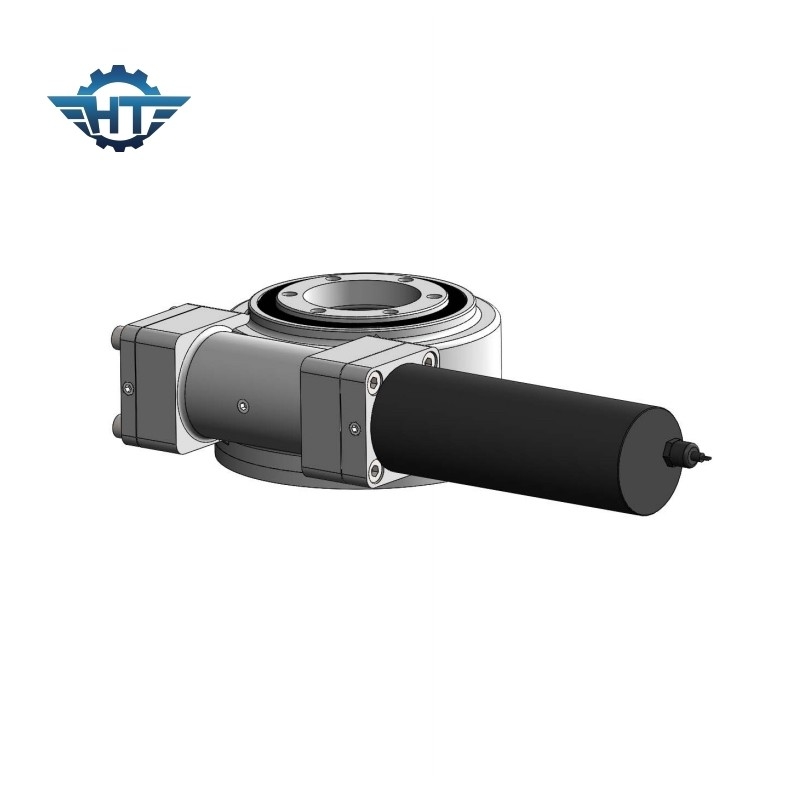

محرك تروس دودي مغلق ، 3 بوصات مع محرك تروس 24VDC للطاقة الشمسية
وصف محرك دودة العتاد المغلق
تستخدم محركات SE الكبيرة بشكل أساسي في نظام التتبع الشمسي ، وآلات البناء.نظرًا لاستخداماتها المتعددة ، تأتي محركات الدوران في مجموعة متنوعة من أحجام النماذج ونطاقات الأداء وخصائص التركيب.محركات الأقراص مناسبة تمامًا للتطبيقات التي تتطلب حمل الحمل وعزم الدوران من نفس صندوق التروس.يمكن أيضًا صنعها بمحاور دوران مزدوجة ، (محاور دوران في نفس الوقت) أو بمحركات مزدوجة على نفس المحور ، (خيطان دوديان يقودان نفس ترس الحلقة في محور واحد).
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
ميزات محرك الجير المطابق
1. يعتمد عمود الخرج للمحرك المُجهز على هيكل دعم مزدوج ، مما يزيد بشكل كبير من أقصى عزم دوران لعلبة التروس.
2. يتم توصيل ترس الشمس والعتاد الكوكبي بواسطة شرائح ، مما يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من عمر الخدمة.
3. تعتمد مرحلة الإدخال ترسًا حلزونيًا ، والذي يتميز بضوضاء منخفضة وتشغيل مستقر بسرعة عالية.يتم فصل الترس الداخلي لجعل نسبة النقل أكبر والتصميم مرنًا.يتم تثبيت علبة التروس والمحرك بواسطة وصلات ملولبة محورية ، مما يحسن دقة المطابقة ويقلل من الضوضاء..
4. تشغيل فائق الهدوء ومستقر ، مع عمر خدمة يزيد عن 10000 ساعة.
