تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | العتاد الرأسي VE9 |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | عزم الدوران الناتج المقدر: | 8784 نيوتن |
| عقد العزم: | 80 كيلو نيوتن متر | إمالة عزم الدوران: | 16 كيلو نيوتن متر |
| كفاءة: | 40٪ | دقة: | 0.15 درجة |
| إبراز: | 84 * 84 أنبوب الدوران العمودي,محرك الدوران العمودي 50Mn 42CrMo,محرك الدوران والعتاد الدودي 0.15 درجة |
||

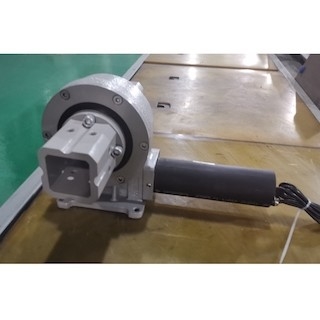

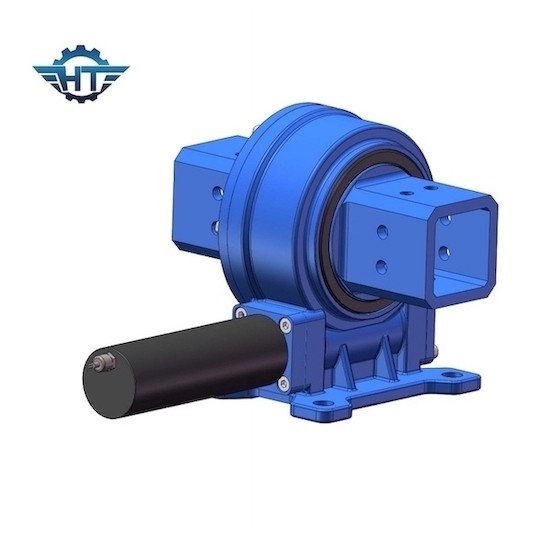

عدد محركات الأقراص العمودية أحادية المحور مقاس 9 بوصات ، مقاس 84 * 84 أنبوبًا لنظام تتبع الطاقة الشمسية
وصف محركات الأقراص ذات المحور العمودي المفرد
نظام محرك الدودة الكبيرة عبارة عن وحدة مُصممة بشكل مضغوط تتكون من حلقة دوران ولوحة قاعدة ودودة.توفر هذه الوحدة مزايا حلقة الدوران والدودة في وحدة واحدة.
| نموذج: | VE9 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | HT | اكتب | مغلق |
| مادة | 42 كرمو ، 50 مليون | عزم الإخراج | 8784 نيوتن |
| إمالة عزم الدوران | 16 كيلو نيوتن | عقد العزم | 80 كيلو نيوتن |
| التقييم المحوري الثابت | 60 كيلو نيوتن | التقييم الشعاعي الثابت | 130 كيلو نيوتن |
| التقييم المحوري الديناميكي | 30 كيلو نيوتن | التقييم الشعاعي الديناميكي | 65 كيلو نيوتن |
| نسبة والعتاد | 61: 1 | كفاءة | 40٪ |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
إنها مناسبة للتطبيقات التي تتطلب دورانًا بطيئًا بحركة مستمرة أو دورية قادرة على التعامل مع الأحمال المجمعة.المنتج ذو أبعاد قياسية لربط محرك كهربائي أو هيدروليكي بالإضافة إلى ربط نظام كامل بالمعدات.
نظرًا لانضغاطها وصلابتها العالية والمزايا الأخرى المذكورة ، يتم استخدام نظام الدفع الدودي في معدات مختلفة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية في مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات الكبيرة. ناقلات البوابة البحرية.
