تفاصيل المنتج:
|
| نموذج: | VE9 | عقد العزم: | 80 كيلو نيوتن متر |
|---|---|---|---|
| إمالة عزم الدوران: | 68000 نيوتن | عزم الإخراج: | 16 كيلو نيوتن متر |
| الحمل المحوري: | 60 كونا | الحمل الجذري: | 130 كيلو نيوتن |
| الشهادات: | ISO9001 ، م | القفل الذاتي: | نعم |
| إبراز: | علبة تروس محرك الدوران 9 بوصات,علبة تروس محرك دودة كبيرة,علبة تروس محرك هيدروليكي |
||

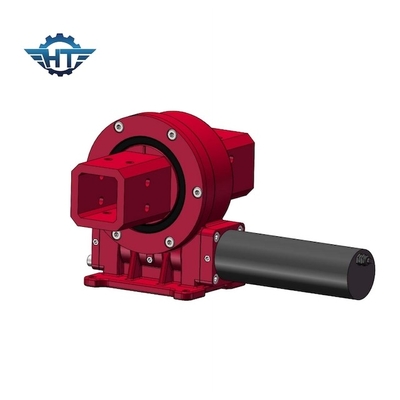

علبة تروس محرك الدوران 9 بوصات ، محرك كهربائي لأنظمة تتبع الشمس في الألواح الشمسية
محرك الدوران وصف علبة التروس
SE: تعني أفقيًا (هيكل محمل منزلق) ، SDE: تعني عموديًا وأفقيًا (هيكل محمل منزلق) ، VE: تعني عموديًا (هيكل محمل منزلق) ، Z أمام S تعني خلوصًا صفريًا ؛
3 ~ 25: يمثل المواصفات من 3 بوصات إلى 25 بوصة ؛
ج: يشير إلى رمز الجهاز التقليدي.إذا كان تصميم الجهاز به تغييرات كبيرة ، فيمكن استخدام الرمز B ، C ... ؛
61: يمثل نسبة تصغير جهاز الدوران (عدد الأسنان) ؛
M: يشير إلى أن محمل الدوران يعتمد ثقوبًا ملولبة متريّة ؛بدون M يعني أن محمل الدوران يعتمد فتحات ملولبة بوصة ؛
HA: يشير إلى أن حلقة الدوران قد تم إخمادها ؛HC: يشير إلى أن حلقة الدوران لم يتم إخمادها ؛HD: يشير إلى أن حلقة الدوران قد تم إخمادها ؛
HQ: يشير إلى معالجة QPQ للحلقة الخارجية لحلقة الدوران.HN: يشير إلى المعالجة الآزوتية للحلقة الخارجية لحلقة الدوران ؛
B: يشير إلى أن نهاية إدخال الدودة عبارة عن شريحة 6B (يشير 12M إلى أن نهاية إدخال الدودة هي فتحة 12 ؛ يشير 25M إلى أن نهاية إدخال الدودة عبارة عن فتحة 25 ؛
160 يعني أنه تم تركيب محرك هيدروليكي 160CC عند طرف إدخال الدودة.24 يعني أن محركًا موجهًا بجهد 24 فولت مثبت في نهاية إدخال الدودة ؛ ...) ؛
R: تعني التثبيت الصحيح ؛L: يعني ترك التثبيت ؛
ج: يعني الغطاء الأعمى.ج: يعني أن اتجاه منفذ زيت المحرك الهيدروليكي يواجه الخارج (I: يعني أن اتجاه منفذ زيت المحرك الهيدروليكي يواجه الداخل ؛) ؛E: يعني مع جهاز تشفير ؛
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم |
251 كجم |
التطبيقات
هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، بشكل أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب حملًا للحفاظ على الطاقة وعزم الدوران.
تشمل تطبيقات محرك التأرجح النموذجي ، على سبيل المثال لا الحصر: تعقب الطاقة الشمسية ، توربينات الرياح ، مصعد الرجال ، الآلات الهيدروليكية ، مناولة تلسكوبية ، الحفارة ، المصعد ، الرافعات ، معدات الحفر ، المعدات العسكرية.
