تفاصيل المنتج:
|
| اسم العلامة التجارية: | Hangtuo | مواد: | كيو تي 700،900 |
|---|---|---|---|
| تدوير المحور: | محور واحد | شهادة: | ISO9001 ، م |
| محرك: | 24VDC | صيانة: | مجانا |
| اللون: | كما طلب | القفل الذاتي: | نعم |
| إبراز: | محرك الدوران العمودي للتتبع الشمسي,محرك الدوران العمودي QT 900,محرك الدوران العمودي أحادي المحور |
||

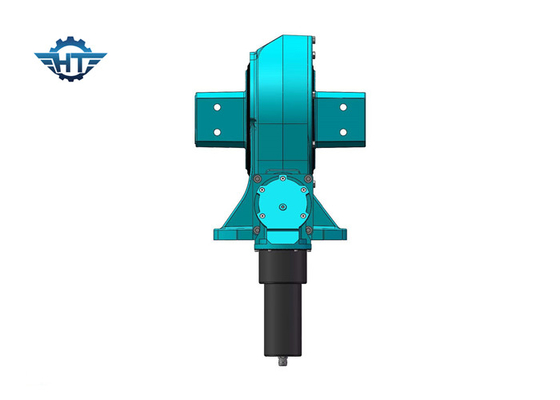

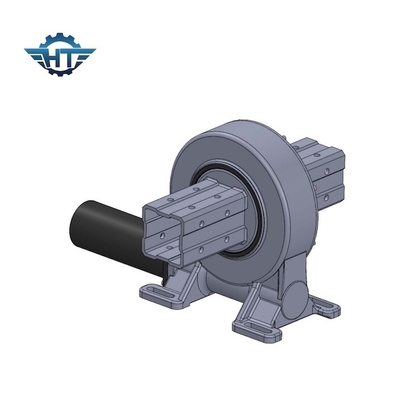

علبة التروس VE9 Slew Drive لنظام تتبع الطاقة الشمسية مع محرك تروس كوكبي 24vdc
وصف علبة التروس Slew Drive
تقوم أنظمة التتبع الشمسي الأفقية أحادية المحور بتوجيه الألواح الشمسية الكهروضوئية أو الوحدات الشمسية نحو الشمس.يمكن لمحركات الدوران تغيير اتجاهها طوال اليوم لتتبع مسار الشمس لتعظيم التقاط الطاقة ، وبالتالي تحسين إنتاجية الكهرباء.
يعد نظام التتبع الشمسي الأفقي أحادي المحور مناسبًا لمعظم المناطق ويساعد في تقليل زاوية السقوط بين الضوء الوارد واللوحة ، مما يزيد من كمية الطاقة التي ينتجها نظام التتبع الشمسي.
يتم استخدام محركات الدوران العمودية التي يتم تطبيقها في نظام تتبع المحور المفرد الأفقي على نطاق واسع.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
اختيار محرك الدوران
عند اختيار محرك دوران مناسب ، نحتاج إلى معلومات موجزة عن نظام التتبع الشمسي:
1. حجم المشاريع.بالنسبة للمشاريع الكبيرة والمرافق العامة ، عادةً ما تستخدم متعقبات الطاقة الشمسية أحادية المحور الأفقية ، بينما تستخدم أجهزة التتبع ثنائية المحور في الغالب في التطبيقات السكنية الأصغر.
2. الحمل على محركات الدوران ومسافة الجاذبية
3. سرعة الإخراج
