تفاصيل المنتج:
|
| اسم العلامة التجارية: | Hangtuo | مواد: | 50 مليون ، 42 كرمو |
|---|---|---|---|
| نموذج: | النوع الرأسي | شهادة: | ISO9001 ، م |
| محرك: | 12 / 24VDC | صيانة: | مجانا |
| اللون: | كما طلب | القفل الذاتي: | نعم |
| إبراز: | علبة تروس محرك الدوران العمودي للطاقة الشمسية,محرك الدوران العمودي IP66,محرك الدوران العمودي لتتبع الطاقة الشمسية الفردي |
||

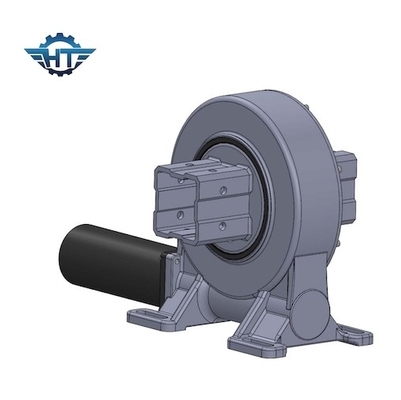

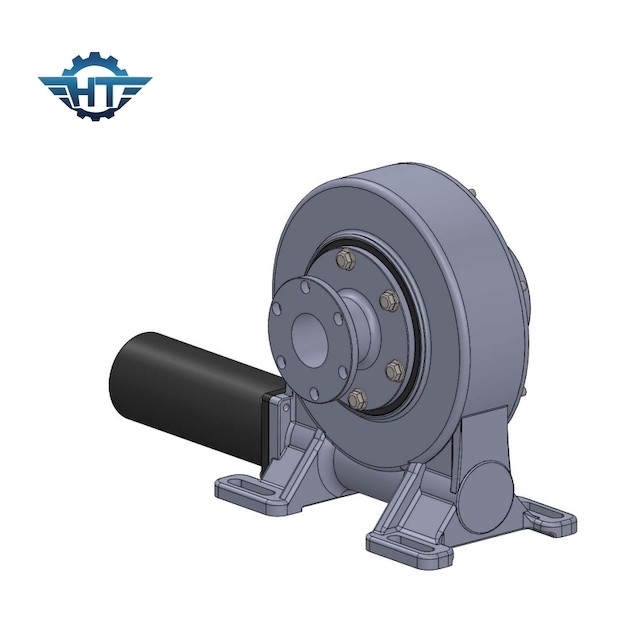

صيانة مجانية IP66 Solar Slew Drive علبة التروس لأجهزة التتبع الشمسية المفردة الأفقية
وصف علبة التروس الشمسية Slew Drive
تسليم يمكن الاعتماد عليه - يتم شحن معظم الطلبات في غضون 15 يومًا أو أقل
الدعم الفني - المهندسين على أهبة الاستعداد للمساعدة
محركات دوران عالية الجودة بسعر عادل - لدينا مصنعنا الخاص مع المنتجات التي تلبي أو تتجاوز جودة جميع العلامات التجارية الكبرى وسنستخدم طرق الشحن الاقتصادية بناءً على الطلبات المختلفة لإبقائك في حدود الميزانية
تعمل عمليات التشغيل والصيانة وخدمات الصيانة على خفض النفقات العامة والرسوم.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
تثبيت
1. التحضير
1.1 تحقق من محرك الأقراص الكبير بحثًا عن أي ضرر مادي.
1.2 تنظيف الأسطح الداعمة
2. تصاعد البراغي
بصفتنا الشركة المصنعة لعلبة التروس ، فإننا لا نوفر أدوات التثبيت المستخدمة أو نضمنها أو نوصي بها.يرجى توخي الحذر الشديد عند تحديد هذا العنصر الذي سيربط منتجنا بمنتجك.
يجب استخدام الأحجام والأرقام ودرجات الجودة المحددة.
يجب ملاحظة نسبة التماسك (طول القبضة إلى قطر البرغي) من الحد الأدنى 1.5 إلى الحد الأقصى 2.
يجب ألا يُسمح باستخدام البراغي ذات العمود الملولب بالكامل.
تتأثر وظيفة القيادة البطيئة ، والعمر ، والمتانة لوصلة البرغي في حالة عدم الامتثال.
استخدم غسالات مسطحة ذات حجم مناسب واختيار قوة لعزم الدوران المشدود بحيث لا يتم تجاوز الضغط البيني المسموح به.
يتم تثبيت مسامير التثبيت في الحالات العادية بشكل كافٍ عن طريق التحميل المسبق الصحيح.
ملاحظة: لا يجوز استخدام الحلقات المنقسمة والغسالات المنقسمة وما إلى ذلك.
شد عزم الدوران والأحمال الأولية لتركيب البراغي.
|
شد عزم الدوران |
تصاعد أبعاد الترباس |
|||||
| فصل |
م 6 (1 / 4-20UNC) |
م 8 (5 / 16-18UNC) |
م 10 (3 / 8-16UNC) |
م 12 (7 / 16-14UNC) |
م 16 (5 / 8-11UNC) |
م 20 (3 / 4-10UNC) |
| فئة 8.8 | 10.2 ميل بحري | 24.7 ميل بحري | 49 ميل بحري | 85.5 ميل بحري | 212.2 ميل بحري | 414 ميل بحري |
| فئة 10.9 | 14.3 ميل بحري | 34.8 ميل بحري | 68.9 ميل بحري | 120.2 ميل بحري | 298.4 ميل بحري | 582.1 ميل بحري |
| فئة 12.9 | 17.2 ميل بحري | 41.7 ميل بحري | 82.7 ميل بحري | 144.2 ميل بحري | 358.1 ميل بحري |
689.5 ميل بحري |
