تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو ، كيو تي | نموذج: | محور مزدوج 7 بوصات |
|---|---|---|---|
| عقد العزم: | 13.5 كيلو نيوتن متر | إمالة عزم الدوران: | 13.2 كيلو نيوتن متر |
| كفاءة: | 40٪ | الحمل المحوري: | 34 كيلو نيوتن |
| تحميل شعاعي: | 58 كيلو نيوتن | اللون: | كما طلب |
| إبراز: | 800RPM Dual Axis Slew Drive,محرك الدوران المزدوج المحور 24VDC,محرك الانزلاق الشمسي 24VDC |
||

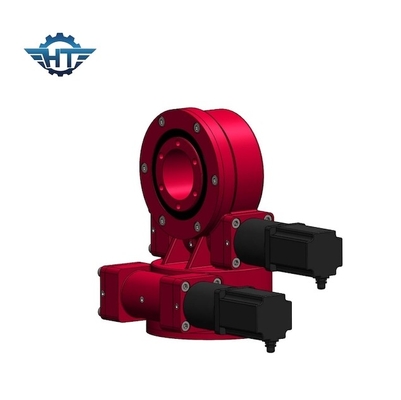

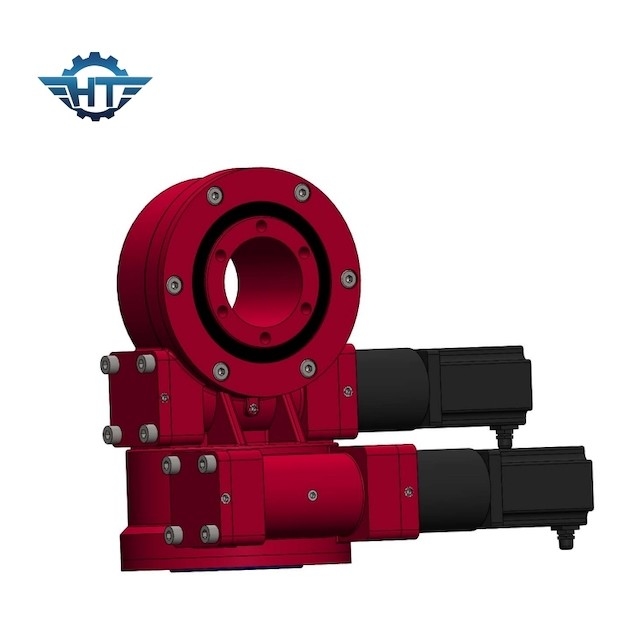

عجلة دودة ودودة SDE7 مزدوجة المحور محرك الدوران مع علبة التروس الكوكبية لأجهزة التتبع الكهروضوئية
وصف محرك الدوران ذو المحور المزدوج
يمكن تقسيم أجهزة التعقب بالطاقة الشمسية إلى متعقبات أحادية المحور ومتتبعات ثنائية المحور حسب الخصائص الميكانيكية.نظرًا لأن أنظمة المحور المزدوج قادرة على الحصول على تتبع مثالي للشمس ، فهي أكثر شيوعًا في جميع أنواع تقنيات الطاقة الشمسية المركزة الكهروضوئية ، والتكلفة الفولت ضوئية ، والطاقة الشمسية المركزة.لدينا محركات هيدروليكية ومحركات كهربائية ومحركات متدرجة لتتناسب مع محركات الدوران وفقًا لظروف العمل المختلفة ، وتكون معلمة المحرك الكهربائي على النحو التالي:
| بيانات المحرك | بيانات علبة التروس الكوكبية | ||
| الفولطية | 24VDC | نسبة | 398: 1 |
| التصنيف الحالي | 1.3 أ | عزم الإخراج | 43 نيوتن متر |
| تصنيف سريع | 800 دورة في الدقيقة | سرعة الإخراج | 2 دورة في الدقيقة |
| المستوى المحمي | IP55 / 65/66 | ضوضاء | <60 ديسيبل |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سؤال وجواب
ماذا تعني المعلمات في الرسم الفني؟
إمالة عزم الدوران: عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان qorque الناتج عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
الحمولة الشعاعية: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل موازٍ لمحور محمل الدوران
عزم الدوران الثابت: هو عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يسمى أقصى عزم تم تحقيقه بعزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يستطيع محرك الدوران عكس التدوير وبالتالي يسمى القفل الذاتي.
