تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | ضمان: | 10 سنوات |
|---|---|---|---|
| تطبيق: | أجهزة تعقب شمسية مائلة أحادية المحور | تدوير المحور: | محور واحد |
| الخدمات: | تصميم OEM | التعبئة والتغليف: | خشب رقائقي |
| محرك: | محرك كهربائي | موقع التركيب: | السقف والميدان |
| إبراز: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

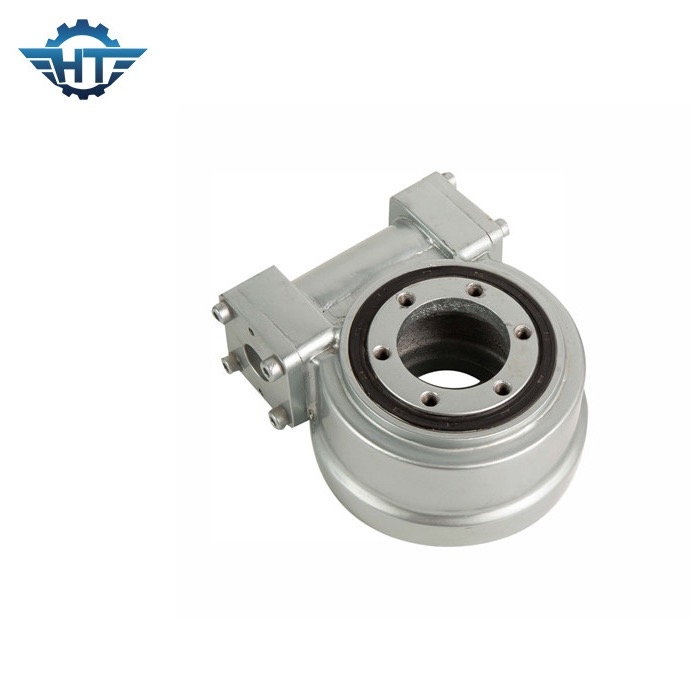

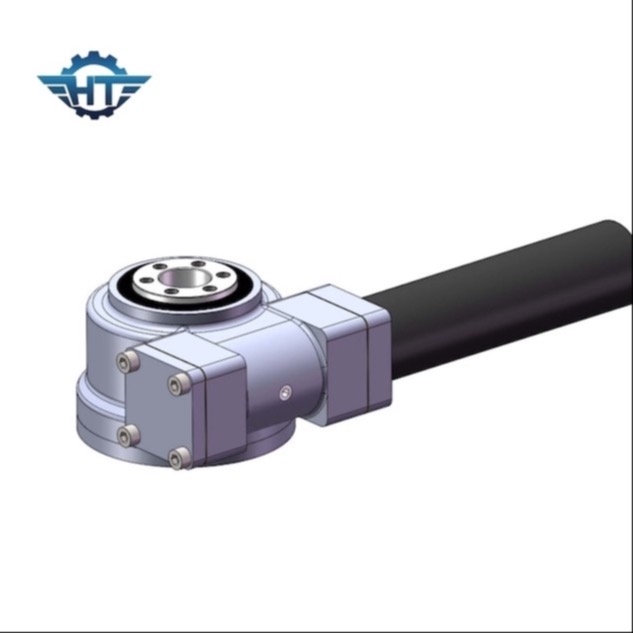

علبة التروس ذات الدفع الأفقي لمقتففات الطاقة الشمسية المائلة ذات المحور الواحد
وصف علبة التروس Slew Drive
يعد محرك SE الكبير خيارًا جيدًا عندما يكون المشروع في ظروف عمل قاسية ومقاومة للتآكل.إنه مصمم مع ترس أسنان منحني ، سيزيد من عزم الدوران الناتج مع التشغيل السلس لاستخدام ميداني مضاد للعواصف الرملية.يتكون محرك الدوران Hangtuo بشكل أساسي من محمل الدوران ، ترس دودي ، مبيت ومحرك هيدروليكي أو كهربائي.تعني الشركة مع Hangtuo الاتصال المباشر بالمتخصصين الفنيين ذوي الخبرة والمشورة الجيدة والاتفاقيات الراضية.يمكن تنفيذ التعديلات التي تلائم متطلبات العملاء بسرعة وبشكل موثوق.لا يهم إذا كنت تريد محولًا مختلفًا ليناسب اتصال محرك التروس ، والعمود الطويل ، وعملية الطلاء أو الألوان البديلة.وثائق جيدة مثل الرسومات ثلاثية الأبعاد والتطوير المهني واختبار نموذج أولي.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
يمكن استخدام محركات الدوران على نطاق واسع لنظام التتبع الشمسي ، و CPV ، و CSP ، و HCPV ، وتوربينات الرياح ، وطبق هوائي القمر الصناعي.تم تصميم هذه المنتجات لحياة طويلة ، والعمل في ظروف بيئية قاسية.
إيجابياتنا
أوقات رد الفعل السريع
خبرة طويلة الأمد في التحكم في العمليات الذكية للإنتاج الضخم وكذلك في تطوير المنتجات الموجهة للعملاء.
ميزة المنتج
محرك الدوران (النوع المغلق ، النوع الرأسي ، نوع المحور المزدوج ، النوع الدقيق) يعتمد محرك الدوران الدودي على الساعة الرملية على محمل الدوران مع عزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم الكثير من الأسطح الملامسة للأسنان خصيصًا للقيادة ذات الأحمال العالية.
جودة مستقرة
قم بإعداد نقاط فحص الجودة الحرجة ، إجمالي 9 وظائف من خلال المصنع.لقد أنشأنا نقاط فحص الجودة الحرجة ، ونصدر تعليمات فحص الجودة للتحكم الصارم في العملية الرئيسية.نحن نستخدم معايرة عالية الدقة ومقاييس القياس.
اختبارات
جهاز قياس متقدم
يجب معايرة القياس والفحص ويمكن استخدام المقياس المؤهل فقط.
