تفاصيل المنتج:
|
| مادة: | كيو تي | ضمان: | 5 سنوات |
|---|---|---|---|
| الخدمات: | تصميم OEM | تدوير المحور: | محورين |
| اللون: | الرمادي الفضي | موقع التركيب: | السقف والميدان |
| التعبئة والتغليف: | خشب رقائقي | تطبيق: | نظام تتبع الطاقة الشمسية ثنائي المحور |
| إبراز: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

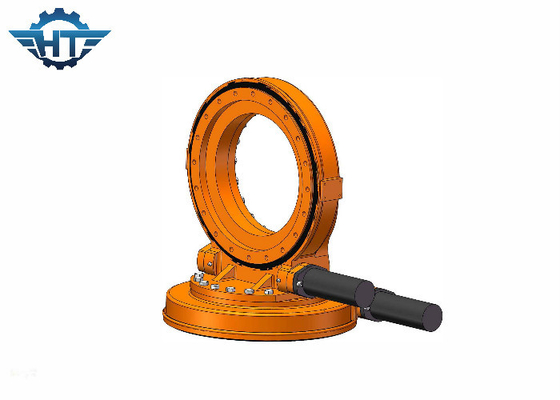

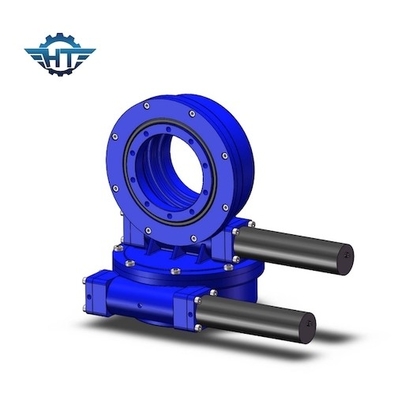

عمر طويل وعلبة تروس عالية الدقة لمحرك الأقراص لنظام تتبع الطاقة الشمسية ثنائي المحور
وصف علبة التروس SDE12 Slew Drive
عقد عزم الدوران: 40560 نيوتن متر
معدل محوري ثابت: 77 كيلو نيوتن
التصنيف الشعاعي الثابت: 190 كيلو نيوتن
نسبة التروس: 78: 1
دقة التتبع: ≤ 0.1
عزم دوران الإمالة: 25000 نيوتن متر
عزم الإخراج: 5800 نيوتن متر
الوزن: 160 كجم
يتكون محرك الدوران Hangtuo بشكل أساسي من محمل الدوران ، ترس دودي ، مبيت ومحرك هيدروليكي أو كهربائي.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
تطبيق
تُستخدم محركات الدوران المغلقة على نطاق واسع في التطبيقات الهندسية المختلفة مثل ناقلات اللودر الثقيلة ، ورافعة المرفأ المتنقلة ، ورفع السفن ، وشاحنات المخلب ، ورافعة رفع الحاويات ، والرافعات القنطرية المتحركة ، وآلة التعدين ، والحفارة ، وآلة الخرسانة ، وآلة الورق ، مثل وكذلك نظام توليد طاقة الرياح يستخدم أيضًا محرك الدوران الخاص بنا.
عند استخدام محرك الدوران في صناعة الطاقة الشمسية ، يتعين على المستخدمين اختيار محرك مثالي وفقًا للمنطقة الفعلية للألواح الشمسية.
بشكل عام ، محرك الدوران 3 بوصة مناسب لنظام الطاقة الشمسية الذي يأتي مع لوحة شمسية 3-5㎡ ، 7 بوصة للوحة شمسية 10-17 ، 9 بوصة لـ 18-30 ㎡ ، 12 بوصة لـ 31-45㎡ ، و 14 بوصة لـ 46-60㎡.
