تفاصيل المنتج:
|
| هيكل: | دودة وديدان | مادة: | 42 كرمو ، كيو تي |
|---|---|---|---|
| ضمان: | 5 سنوات | تطبيق: | برج الطاقة الشمسية المركزة |
| بحجم: | حسب الطلب | اللون: | حسب الطلب |
| محرك: | السائر المحركات | تصاعد: | تصاعد المحور المزدوج |
| إبراز: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

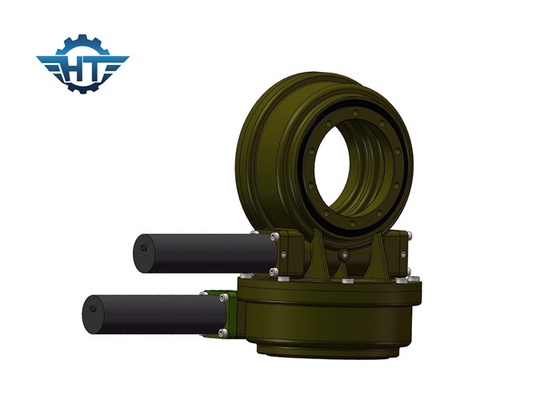

IP66 دودة والعتاد ثنائي المحور Slew Drive علبة التروس لبرج الطاقة الشمسية المركزة
وصف محرك الدوران ذو المحور المزدوج والعتاد الدودي
يتكون محرك الدوران في Hangtuo من السكن ، ومحمل الدوران ، والختم ، والدودة المغلفة مع بعض قطع الغيار المكتملة.يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم في محركات الدوران ، والتي يمكن أن تتحرك في اتجاه عقارب الساعة ودوران اتجاه عقارب الساعة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
ملاحظة: الأبعاد والمعلمات المذكورة أعلاه يمكن تحديثها أو تعديلها ، للحصول على أبعاد ومعاملات أكثر تفصيلاً ، يرجى الرجوع إلى موقعنارسومات المبيعات.
التطبيقات
يمكن تطبيق محرك الدوران ذي المحور المزدوج في برج محطة الطاقة الشمسية المركزة.يعتمد برج CSP هيكل الخزان المزدوج ، ويتم استخدام النترات الثنائية كوسيط لامتصاص الحرارة وتخزين الحرارة.يتم استخدام الطاقة الشمسية التي يتم جمعها بواسطة حقل الهليوستات واسع النطاق لتخزين الملح المصهور ، ثم يتم تبادل الملح المصهور مع الماء وفقًا لتعليمات الإرسال لشبكة الطاقة.تعمل درجة الحرارة العالية المتولدة والبخار عالي الضغط على تشغيل مجموعة مولدات التوربين لتوليد خرج طاقة مستمر ومستقر وقابل للجدولة.
