تفاصيل المنتج:
|
| نموذج: | VE7 | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| طلب: | محطات الطاقة المركزة | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك تروس كوكبي 12/24 VDC | شهادة: | ISO9001 ، م |
| تثبيت: | عمودي | صيانة: | حر |
| اللون: | كما طلب | رد فعل عنيف: | أقل من 0.1 درجة |
| إبراز: | worm drive gearbox,worm gear motor,worm gear motor |
||

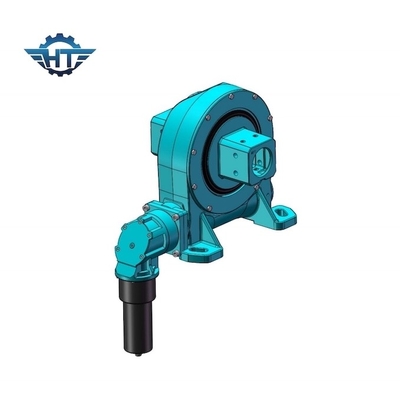

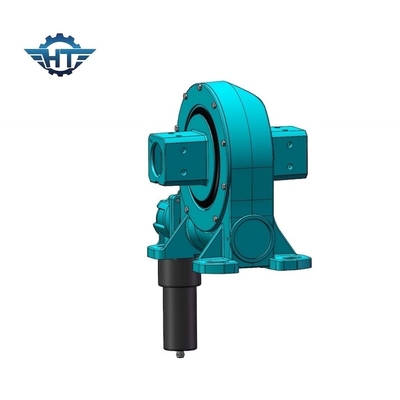

7 بوصة عمودي المحور العمودي والعتاد دودة محرك لمحطات الكهروضوئية ومحطات الطاقة المركزة
وصف ترس دودة المحور المفرد
دور
تعمل محركات الدوران باستخدام تقنية الدودة القياسية ، حيث تعمل الدودة الموجودة على العمود الأفقي كسائق للترس ، بشكل عام ، يتم تشغيل العمود بواسطة محرك تروس كهربائي.
نسبة والعتاد
يحول دوران الدودة الأفقية ترسًا حول محور عمودي على محور المسمار.يقلل هذا المزيج من سرعة العضو المدفوع ويضاعف أيضًا عزم الدوران ؛زيادتها بشكل متناسب مع انخفاض السرعة. تعتمد نسبة سرعة الأعمدة على علاقة عدد الخيوط الموجودة على الدودة بعدد الأسنان في العجلة الدودية أو الترس.
دودة الساعة الرملية
تستخدم محركات الدوران لدينا تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس.ينتج عن هذا الارتباط المتزايد للأسنان قوة وكفاءة ومتانة أكبر.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
المعلمات
| نموذج: | VE7 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | هانغتو | يكتب | مغلق |
| مواد | 42 كرمو ، 50 مليون | عزم الإخراج | 1750 نيوتن |
| إمالة عزم الدوران | 5 كيلو نيوتن متر | عقد العزم | 9.2 كيلو نيوتن متر |
| التقييم المحوري الثابت | 34 كيلو نيوتن | التقييم الشعاعي الثابت | 58 كيلو نيوتن |
| التقييم المحوري الديناميكي | 17 كيلو نيوتن | التقييم الشعاعي الديناميكي | 38 كيلو نيوتن |
| نسبة والعتاد | 57: 1 | نجاعة | 40٪ |
التطبيقات
أجهزة تعقب الطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولات الإطارات ، والحفارات ، ومصاعد السيارات.
