تفاصيل المنتج:
|
| نموذج: | VE5 | نسبة والعتاد: | 37: 1 |
|---|---|---|---|
| تطبيق: | تعقب الطاقة الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك التروس الكوكبي | الشهادات: | ISO9001 ، م |
| تثبيت: | عمودي أفقي | صيانة: | حر |
| اللون: | كما طلب | رد فعل عنيف: | 0.15 درجة |
| إبراز: | محرك الدوران العمودي منخفض السرعة,محرك الدوران ISO9001,محرك الدوران الكهربائي ISO9001 |
||

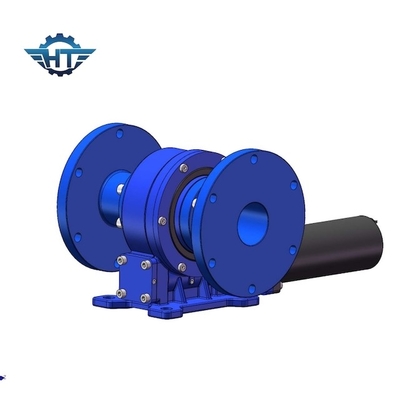

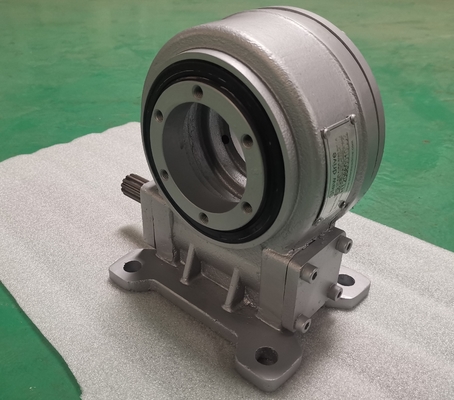

محرك الدوران العمودي منخفض السرعة ، IP66 5 بوصات لنظام التركيب الأرضي الصغير
وصف محرك الدوران منخفض السرعة
يمكن للمخفض الدوار أن يتحمل القوة المحورية الكبيرة ، القوة الشعاعية ولحظة الانقلاب ، ويمكنه قيادة القرص الدوار أو السناد للدوران أفقيًا وزوايا ميل.استخدام ترس محرك دودة لتحقيق التباطؤ.مدفوعة بالمحرك ، تدفع الدودة الحلقة الخارجية لمحمل الدوران للدوران ، وتخرج الحلقة الخارجية عزم الدوران من خلال الحافة ، ويتم تثبيت الحلقة الداخلية لمحمل الدوران في القاعدة.يتم استخدامه في التصميم الهيكلي لأقواس التتبع الشمسي ، ودفع نظام توليد الطاقة لتتبع كفاءة توليد الطاقة الشمسية ، وآلات البناء التي تقود جسمين دائريين نسبيًا لتدوير 360 درجة حسب الرغبة.
| نموذج | VE5 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | HT | اكتب | مغلق |
| مادة | 42 كرمو ، 50 مليون | عزم الإخراج | 600 نيوتن |
| إمالة عزم الدوران | 5 كيلو نيوتن متر | عقد العزم | 9.2 كيلو نيوتن |
| التقييم المحوري الثابت | 16 كيلو نيوتن | التقييم الشعاعي الثابت | 27 كيلو نيوتن |
| التقييم المحوري الديناميكي | 8 كيلو نيوتن | التقييم الشعاعي الديناميكي | 14 كيلو نيوتن |
| نسبة والعتاد | 37: 1 | كفاءة | 40٪ |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
نظام تعقب الطاقة الشمسية
كطاقة نظيفة ومتجددة ، تم استخدام الطاقة الشمسية أكثر فأكثر ، لا سيما أن تكنولوجيا تتبع توليد الطاقة الكهروضوئية هي تقنية ناشئة لاستخدام الطاقة الشمسية تتبع تقنية توليد الطاقة الكهروضوئية التقليدية.
يمكن لنظام التتبع الشمسي أن يحافظ على الألواح الكهروضوئية في مواجهة الشمس قدر الإمكان ، وزيادة توليد الطاقة للوحدات الكهروضوئية الشمسية ، وتقليل تكلفة الاستثمار في نظام توليد الطاقة الكهروضوئية بشكل فعال ، وتحسين معدل استخدام الوحدات الكهروضوئية الشمسية.إن بنية النقل المستخدمة لتوصيل معدات الطاقة واللوحة الكهروضوئية في النظام الكهروضوئي التقليدي لها عيوب الهيكل المعقد والتكلفة العالية.
