تفاصيل المنتج:
|
| نموذج: | VE9 | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| طلب: | طاقة شمسية | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك تروس كوكبي 24 VDC | شهادة: | ISO9001 ، م |
| تثبيت: | عمودي | صيانة: | حر |
| اللون: | مطلوب | رد فعل عنيف: | أقل من 0.1 درجة |
| إبراز: | worm drive gearbox,worm gear motor,worm gear motor |
||

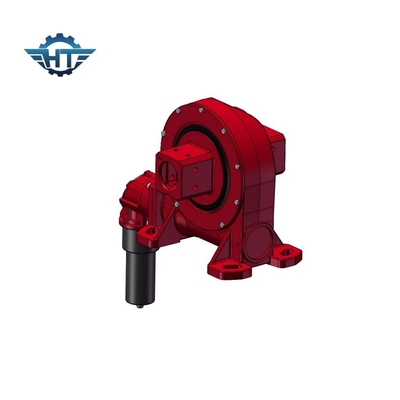

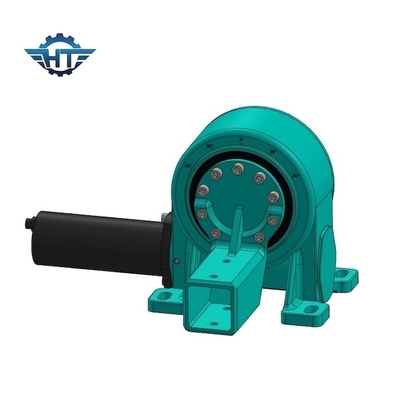

حلقة الدوران المغلقة للبيت المغلق VE9 علبة التروس ذات المحرك الكبير لنظام تتبع الطاقة الشمسية بمحور واحد
علبة التروس VE9 Slew Drive وصف
1. استخدم ختم الزيت الهيكلي لتجنب تسرب الزيت بكفاءة
2. يمكن أن يتطابق بُعد التركيب المصمم مع العديد من التطبيقات.
3. سهولة الصيانة
4. اعتماد هيكل التروس الدودية التي لديها التصاق قوي وعزم دوران القيادة
5. من الصعب التوقف في حالة حدوث خلل في نظام التحكم في البرنامج
معلمات محركات الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
سمات
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. عزم دوران عالي ، مناسب للتركيب العمودي
التطبيقات
أثبتت محركات الأقراص الدودية فعاليتها في العديد من الآلات والمعدات ، في تطبيقات مختلفة وظروف تشغيلية مختلفة ، مثل: منصات البناء والتجميع ، ووضع مقصورات القيادة في آلات الغابات ، ومعدات مناولة المواد ، ووضع أنظمة الطاقة الشمسية ، والتحكم في الهياكل الفوقية والتطبيقات التشغيلية آلات البناء والرافعات الصناعية وما إلى ذلك.
