تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

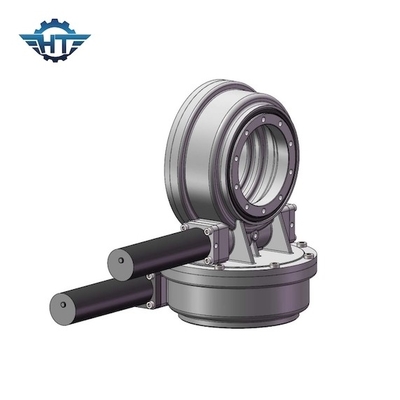

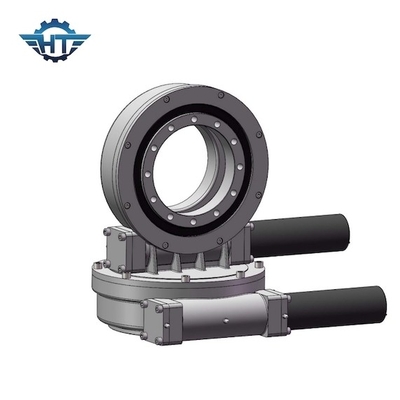

نسبة نقل عالية SDE7 محرك الأقراص مع ترس ذاتي القفل للحرارة الشمسية المقتفون
وصف محرك SDE7 Slew
في محطات الطاقة الشمسية المركزة ، وخاصة محطات الطاقة الشمسية المركزة البرجية ، يعد محرك الدوران هو المكون الأساسي لنظام التتبع ، حيث يقود حركات السمت والميل للمروحيات لتحقيق تركيز فعال لحقل المرآة ، وتحسين معدل استخدام الطاقة الضوئية ، وضمان محطة CSP.لتوليد الطاقة.
تعد محركات الدوران ذات المحور المزدوج مثالية للمواقف التي تتطلب التدوير رأسيًا وأفقيًا.تشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ثنائية المحور ، وأطباق القمر الصناعي والرادار ، والآلات التي تحتاج إلى تحريك 360 درجة في كلا الاتجاهين.
Changzhou Hangtuo Mechanical Co. ، ltd هي شركة مصنعة ومصدرة محترفة لمحمل الدوران / حلقة الدوران / دائرة الدوران ، محركات الدوران / محرك الدوران ، والتي يتم تطبيقها بشكل أساسي في آلات الموانئ ، وآلات التعدين ، وآلات اللحام ، ومركبات البناء ، والمركبات المعيارية ، أو أنظمة تتبع الطاقة الشمسية ثنائية المحور ، وأنظمة طاقة الرياح الصغيرة ، والأقمار الصناعية ، والهوائي ، إلخ.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
