تفاصيل المنتج:
|
| نموذج: | 7 إنشات | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| طلب: | نظام تتبع الشمس | سائق: | محرك 220VAC / 380VAC / 24VDC |
| ضمان: | 5 ~ 10 سنوات | شهادة: | ISO9001 ، م |
| تثبيت: | عمودي | دودة: | دودة المغلف |
| إبراز: | worm drive gearbox,worm gear slewing ring,worm gear slewing ring |
||

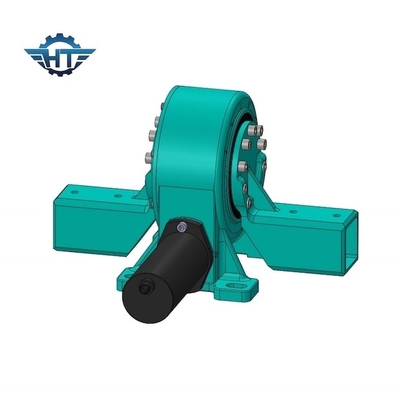

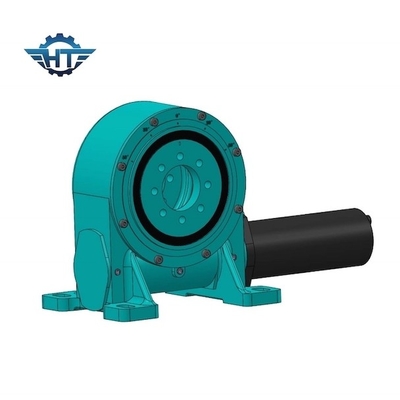

محرك الدوران عالي المحور أحادي المحور مع محرك كهربائي لنظام تتبع الشمس
وصف محرك الدوران ذو المحور المفرد
محركات الدوران المغلقة SE هي الآن النوع الأكثر شيوعًا في السوق والتي يمكن أن تساعد في حركة الطاقة في الآلات مثل توربينات الرياح والمعدات العسكرية والحفارات وأيضًا في الطاقة النظيفة مثل تعقب الطاقة الشمسية ومحطات الطاقة الشمسية المركزة ، بالإضافة إلى ذلك ، يمكن أن تكون تنطبق أيضًا في مجالات أخرى مثل المعدات الطبية والغابات وإدارة النفايات والمحددات الصناعية.يقوم الغلاف بتغليف جميع مكونات محرك الأقراص بالكامل مثل مجموعة التروس الدودية المزدوجة المغلفة ، والتروس الكوكبية ، ومحمل القرص الدوار بحيث يكون لديهم حماية كاملة من العناصر.يعد محرك الأقراص المغلق مفيدًا أيضًا إذا كنت تقوم بالتركيب بالداخل حتى لا ترى الأجزاء المتحركة لتجنب إصابة عمال الموقع.
تعد محركات الدوران SE مثالية للوظائف التي تتطلب حمل الحمل وعزم الدوران من نفس علبة التروس.يأتي الجهاز المغلق بالكامل مزودًا بتقنية دودة الساعة الرملية الحاصلة على براءة اختراع من Hangtuo ، أو محركات الأقراص المخروطية ومجموعة التروس الدودية المزدوجة المغلفة عند الحاجة ، لتحقيق أقصى قدر من الحمل والكفاءة.يتم اختبار كل حجم بشكل صارم للحصول على أداء موثوق به.تتراوح الأنواع من 1 بوصة إلى 25 بوصة والتي تنتج 1.8 كيلو نيوتن متر إلى 89 كيلو نيوتن متر من عزم الدوران ، 0.3 نيوتن متر إلى 21 كيلو نيوتن متر من عزم الدوران الناتج ، 1 كيلو نيوتن متر إلى 346 كيلو نيوتن متر من سعة تحميل لحظة الانقلاب ، ونسب تقليل علبة التروس من 31: 1 حتى 150: 1.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
تثبيت
التثبيت العمودي
يُنصح بتركيب محركات الدوران التي تشير إلى اتجاه الرسم في التطبيقات الشمسية من أجل حماية أفضل.
بالنسبة للتطبيقات الأخرى ، يجب أن تستند اتجاهات التركيب إلى تقييم مستوى الحماية ويجب أن تكون أفضل لتوفير حماية أفضل.
التثبيت الأفقي
يُنصح بتركيب محركات الدوران رأسًا على عقب على محور السمت في التطبيقات الشمسية من أجل حماية أفضل وإضافة حماية لمحور الارتفاع.
بالنسبة للتطبيقات الأخرى ، يجب أن تستند اتجاهات التركيب إلى تقييم مستوى الحماية ويجب أن تكون أفضل لتوفير حماية أفضل.
