تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE5 |
|---|---|---|---|
| نسبة والعتاد: | 37: 1 | عزم الدوران الناتج المقدر: | 800 نيوتن |
| عقد العزم: | 6000 نيوتن | إمالة عزم الدوران: | 9200 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

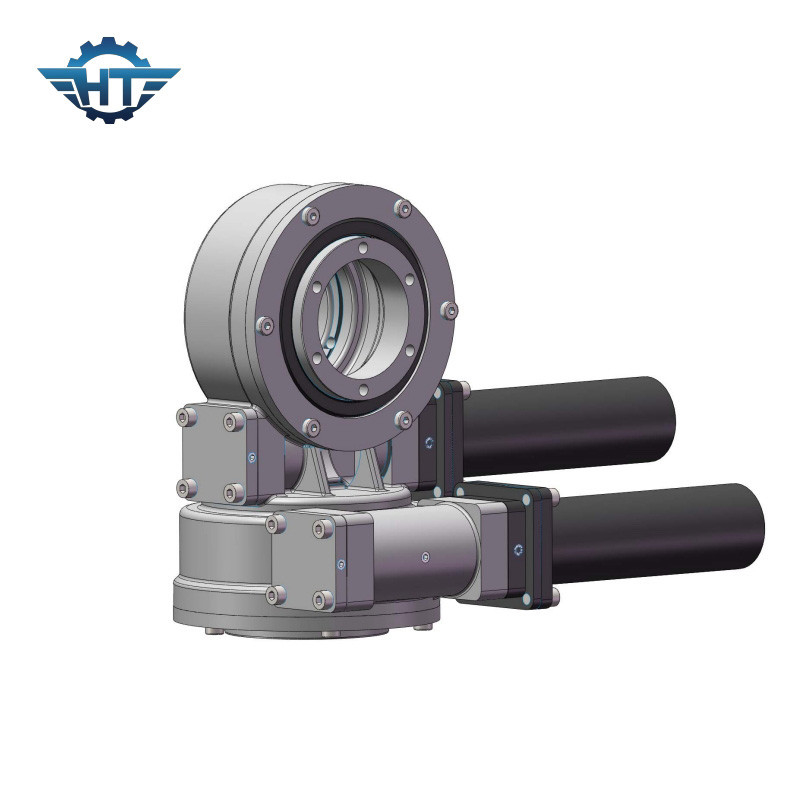

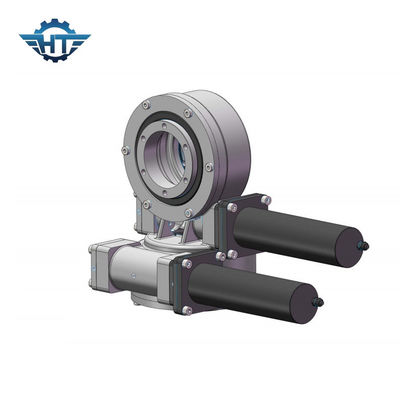

SDE5 ذاتي القفل ثنائي المحور علبة التروس ذات المحرك مع أجهزة تعقب تعمل بالطاقة الشمسية
وصف علبة التروس ذات المحور المزدوج
يتراوح أداء محركات الدوران من 6kNm إلى 220kNm لعزم الدوران ، 200Nm إلى 63kNm من عزم الدوران الناتج ، 500Nm إلى 271kNm من سعة تحميل لحظة الانقلاب ، ونسب تخفيض علبة التروس من 30: 1 حتى 156،600: 1.يمكن إجراء التثبيت أفقيًا أو رأسيًا أو عبر مجموعة من المحاور المتعددة.يُنصح محركات الدوران من سلسلة VE بتركيب محركات الدوران بالإشارة إلى الرسم العلوي المرفق في التطبيقات الشمسية من أجل حماية أفضل.يُنصح محركات الدوران من سلسلة SE بتركيب محركات الدوران رأسًا على عقب على محور السمت في التطبيقات الشمسية لتوفير حماية أفضل وإضافة حماية لمحور الارتفاع.يتم تركيب محركات الدوران من سلسلة SDE في اتجاهين.
معلمات أداء محرك الدوران موديل SDE
|
معلمات أداء نموذج SDE |
||||||||||||
|
نموذج |
عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) |
الحمل المحوري (kN) |
تحميل شعاعي (كيلو نيوتن) |
نسبة |
نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي |
الوزن (كجم) |
|
3 " |
600 |
1.5 |
5.8 |
10 |
15 |
31: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
25 كجم |
|
5 " |
800 |
6 |
9.2 |
16 |
27 |
37: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
34 كجم |
|
7 بوصة |
2000 |
7.5 |
13.2 |
34 |
58 |
57: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
56 كجم |
|
9 بوصة |
4300 |
16 |
27.2 |
60 |
130 |
61: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
92 كجم |
|
12 بوصة |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
160 كجم |
|
14 بوصة |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
224 كجم |
|
17 بوصة |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
320 كجم |
|
21 بوصة |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
492 كجم |
|
25 بوصة |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
705 كجم |
مزايا
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام الاتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
