تفاصيل المنتج:
|
| نموذج: | SE14 | نسبة والعتاد: | 85: 1 |
|---|---|---|---|
| نجاعة: | 40٪ | اللون: | RAL 9006 أو حسب الطلب |
| طلب: | محور واحد وتتبع الطاقة الشمسية ثنائي المحور | سائق: | محرك |
| ضمان: | 5 ~ 10 سنوات | ميزة: | حياة طويلة |
| إبراز: | أجهزة تعقب الطاقة الشمسية عالية الدقة,محرك Slew,جهاز تتبع الطاقة الشمسية SE14 محرك Slew |
||

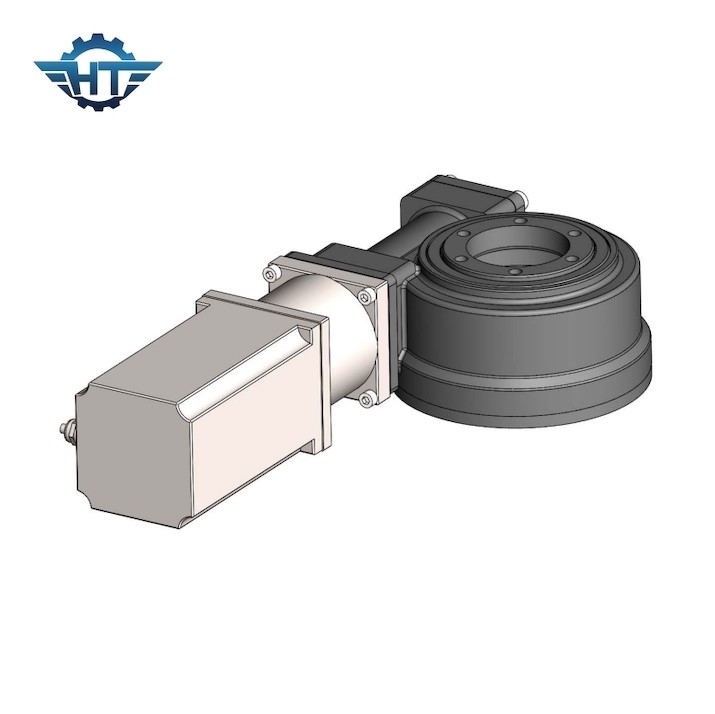

SE14 نسبة التروس 85/1 محرك الدوران عالي الدقة لمحور واحد وتتبع الطاقة الشمسية ثنائي المحور
وصف محرك Slew عالي الدقة
يتكون محرك الدوران الدودي من ترس دودي ، عمود دودة ، مبيت ، محمل ، محرك وما إلى ذلك.محرك يقود عمود الدودة ، الدودة والظرف والعتاد تعملان لزيادة عزم الدوران ، مستقرة وموثوقة.محرك الدوران قادر على تحمل المزيد من الحمل المحوري والحمل الشعاعي وعزم الإمالة.يدور القرص الدوار أو الإطار عند السمت والارتفاع بواسطة محرك الدوران.
جدول أداء SE14
|
نموذج |
محرك دودة 14 بوصة أفقي |
|
نسبة |
85: 1 |
|
الصف IP |
IP66 |
|
عزم الدوران الناتج المقدر |
44 كيلو نيوتن متر |
|
إمالة عزم الدوران |
135 كيلو نيوتن متر |
|
الحمل المحوري |
680 كيلو نيوتن |
|
تحميل شعاعي |
230 كيلو نيوتن |
|
عقد العزم |
68 كيلو نيوتن متر |
|
نجاعة |
40٪ |
|
دقة |
≤0.1 درجة |
|
القفل الذاتي |
نعم |
|
وزن |
62 كجم |
|
درجة حرارة العمل |
-30 درجة مئوية + 120 درجة مئوية |
معلمات أداء نموذج VE
|
معلمات أداء نموذج VE |
||||||||||||
|
نموذج |
عزم الدوران الناتج المقدر (نانومتر) |
عقد عزم الدوران (kN.m) |
إمالة عزم الدوران (kN.m) |
الحمل المحوري (kN) |
تحميل شعاعي (كيلو نيوتن) |
نسبة |
نجاعة |
دقة (درجة) |
IP |
العمل Tep (℃) |
القفل الذاتي |
الوزن (كجم) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
12 كجم |
|
5 " |
962 |
30 |
6 |
16 |
27 |
37: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
18 كجم |
|
7 بوصة |
7344 |
60 |
10 |
34 |
58 |
51: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
32 كجم |
|
8 بوصة |
8000 |
70 |
14 |
50 |
80 |
50: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
28 كجم |
|
9 بوصة |
8784 |
80 |
16 |
60 |
130 |
61: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
52 كجم |
|
12 بوصة |
11232 |
100 |
25 |
77 |
190 |
78: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
65 كجم |
|
14 بوصة |
12240 |
120 |
48 |
110 |
230 |
85: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
88 كجم |
|
17 بوصة |
14688 |
136 |
67 |
142 |
390 |
102: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
135 كجم |
|
21 بوصة |
18000 |
140 |
89 |
337 |
640 |
125: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
192 كجم |
|
25 بوصة |
21600 |
150 |
112 |
476 |
950 |
150: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
251 كجم |
طلب
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
يوجد أكثر من 10 أحجام مختلفة ، تبدأ من حجم 3 إلى 25 بوصة ، من بينها 5 "و 7" و 9 "12" و 14 "و 17" و 19 "و 21" ، وكلاهما يستخدم على نطاق واسع في أنظمة التتبع الشمسي (PV و CPV و HCPV و heliostat) والمركبات العادية ، مثل رافعات الأشخاص ، ورافعات الشاحنات ، وكذلك المركبات المعيارية.
