تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | رقم الموديل: | SDE12 |
|---|---|---|---|
| OEM: | متاح | طلب: | نظام التتبع الشمسي |
| مستوي رقم التعريف الألكتروني: | IP67 | مساهمة الجهد: | 24 فولت تيار مستمر |
| درجة حرارة التشغيل: | -20 درجة إلى + 120 درجة | دقة تحديد الموقع: | ＜ 0.01 درجة |
| إبراز: | slew drive motor,worm gear slew drive,worm gear slew drive |
||

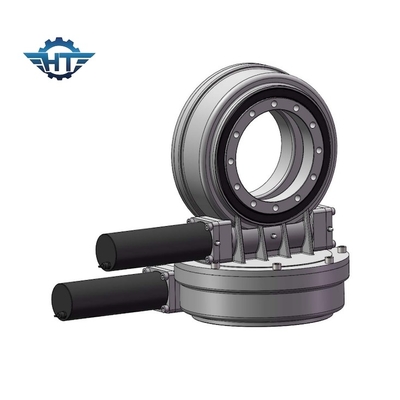

علبة التروس ذات المحور المزدوج عالية الدقة NEMA34 ذات الدفع الكبير لحمل نظام تتبع الطاقة الشمسية

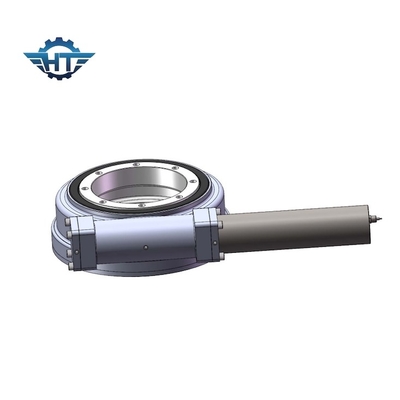

NEMA34 وصف علبة التروس Slew Drive
يتم تشغيل محرك الدوران الخاص بنا بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للعتاد وأسلم دوران.تشمل التطبيقات النموذجية للقيادة الكبيرة صناعة الطاقة الشمسية ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، والمرفقات الهيدروليكية ، ومعدات أدوات الزيت ، والرافعات البحرية ، ومعالجات الإطارات ، والحفارات ، ومصاعد السيارات ، ولكن يتم استخدام محركات الأقراص الكبيرة في العديد من التطبيقات الأخرى التي تتطلب حمل الحمولة والقدرة على التناوب.نحن نقدم نماذج مختلفة للقيادة الكبيرة بقدرات تحميل مختلفة.تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمل في موضعه دون الحاجة إلى أي جهاز فرامل خارجي.
يمكن أن يكون محرك الأقراص الكبير مع ترس دودي ، ترس حفز ، ترس شطبة.وأيضًا بالنسبة لحلقة الدوران الداخلية ، يمكن أن تكون حلقة دوران كروية أحادية الصف ، ويمكن أيضًا أن تكون حلقة دوران كروية مزدوجة الصف.يمكن للصف المزدوج أن يأخذ حملاً أكبر بكثير.يمكن اختياره بناءً على طلبك.
معلمات أداء محرك الدوران ذات المحور المزدوج
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
مزايا
1. الدقة: أقل من 0.1 درجة
2. القفل الذاتي
3. تصنيف IP: IP66
4. دقة عالية للسماح للنظام بالتتبع الأوتوماتيكي الكامل بطريقة دقة أعلى
5. لتحقيق خرج طاقة أكبر بنسبة 45٪ تقريبًا من نظام التثبيت الثابت
6. سهولة التركيب والتعامل
7. سهولة الصيانة
محرك الدوران ذو المحور المزدوج
يعد تطبيق محرك الدوران الأكثر شيوعًا لمحركات الدوران ثنائي المحور هو متعقبات الطاقة الشمسية ثنائية المحور.نظام تتبع المحور المزدوج هو نوع من وحدات الطاقة التي يمكن أن تحافظ على الألواح الشمسية في مواجهة الشمس في أي وقت وتجعل الضوء الشمسي يشع اللوح الشمسي عموديًا في أي وقت.يمكن لمحرك حلقة الدوران ذات المحور المزدوج تحسين دقة التتبع وكفاءة توليد الطاقة مما يعني أن محرك الدوران ذي المحور المزدوج قادر على إنشاء حل فعال وموثوق به في محرك واحد.يمكن تركيب محركات الأقراص ذات المحور المزدوج لـ CPV أفقيًا أو رأسيًا أو على مجموعة من المحاور المتعددة.
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
