تفاصيل المنتج:
|
| الانفتاح: | مغلق | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | استمارة الإرسال: | دودة جير |
| دقة التتبع: | 0.15 درجة | خطوة: | خطوة واحدة |
| كفاءة: | 40٪ | اللون القياسي: | الرمادي الفضي |
| إبراز: | محرك الدوران الهيدروليكي الأفقي العمودي,محرك محرك دودة المحرك 24 فولت,محرك Slew Drive 24V |
||

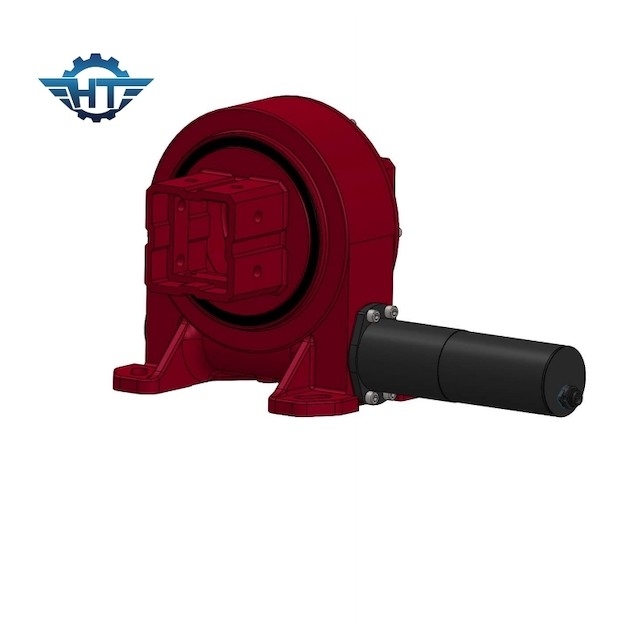

معدات الدوران ذات العجلة الدودية والدودة ، التتبع الرأسي والأفقي لأجهزة التتبع الكهروضوئية
وصف الدوران والعتاد
يتكون محرك الدوران من دودة مغلفة ، ترس ، منزل إلخ. تتميز محركات الأقراص الدوارة المدمجة بكثافة طاقتها العالية.تضمن أسنان التروس الدودية انتقال عزم الدوران إلى حلقة الدوران.هذا التصميم مناسب بشكل خاص للتطبيقات التي تتطلب عزم دوران عاليًا ومساحة تركيب محدودة ، مثل تروس التوجيه على هيكل الرافعة أو المركبات الثقيلة الأخرى أو رافعات التحميل أو الآلات الزراعية.يمكن أن تكون أيضًا حلاً مثاليًا في أشكال مختلفة من نظام التتبع الشمسي.
| اسم المنتج | محرك الدوران SDE7 |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | محرك 12 فولت / 24 فولت ؛السائر المحركات ؛فرش السيارات |
| التطبيقات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تعقب الطاقة الشمسية ، والآلات الصناعية |
| متر مربع النظام الشمسي | حتى الألواح الشمسية الكهروضوئية tp 30㎡ |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
تطبيق
محرك الدوران أو محمل الدوران هو جزء دوار يمكنه تحمل حمولة الدوران البطيء.تُستخدم منتجات سلسلة SE بشكل عام للتركيب الأفقي ، وتستخدم في المجال الميكانيكي التقليدي ، ونظام توليد الطاقة Fresnel في مجال الضوء والحرارة ، ونظام التتبع الكهروضوئي المنحدر المسطح.تُستخدم سلسلة VE عمومًا للتركيب الرأسي ، وتستخدم في نظام التتبع الكهروضوئي أحادي المحور ، ونظام التتبع الكهروضوئي المائل أحادي المحور ، والنظام الحراري الشمسي من نوع الفتحة الصغيرة ، وتستخدم سلسلة SDE بشكل عام للتطبيقات التي تدور في كلا الاتجاهين الأفقي والرأسي ، مثل نظام الأبراج الحرارية الشمسية ، ونظام تتبع الطاقة الشمسية ثنائي المحور.
