تفاصيل المنتج:
|
| نموذج رقم:: | 17 بوصة الدوران والعتاد | مواد خام: | 50 مليون ، 42 كرمو |
|---|---|---|---|
| الانفتاح: | مغلق | وزن: | 320 كجم |
| نسبة: | 102: 1 | تطبيق: | نظام تتبع الطاقة الشمسية |
| موك: | قطعة واحدة | طريقة الشحن: | عن طريق البحر ، الجو ، السريع ، القطار |
| إبراز: | محرك الدوران ذو المحور المزدوج والعتاد الدودي,محرك الدوران ذو المحور المزدوج 17 بوصة,محرك دودة العتاد 17 بوصة |
||

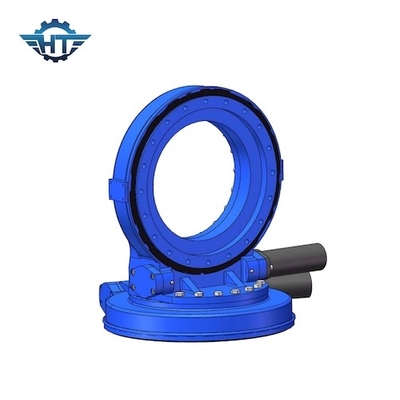

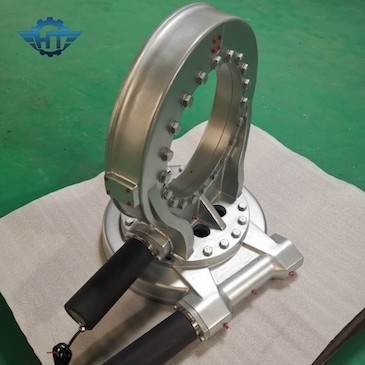

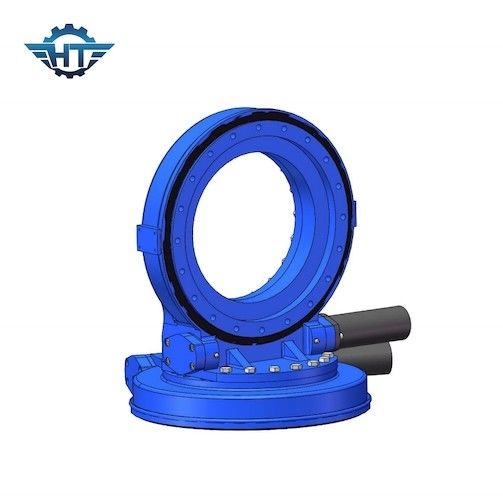

دودة والعتاد ثنائي المحور الدوران والعتاد مع محرك كهربائي لنظام تتبع الطاقة الشمسية
وصف محرك الدوران والعتاد
محرك الدوران هو صندوق تروس يمكنه تحمل الأحمال الشعاعية والمحورية بأمان في نفس الوقت ونقل عزم دوران منخفض السرعة.يمكن أن يكون الدوران على محور واحد أو على عدة محاور.يتم تجميع محرك الدوران من التروس ، والديدان ، والأختام ، والمبيت ، والمحركات والمكونات الإضافية الأخرى.عادةً ما يتم استخدام النوع المغلق لمحرك الدوران في نظام التتبع الشمسي لأنه يحتاج إلى استخدامه في الهواء الطلق لمدة 25 عامًا على الأقل من الحياة الميدانية.يمكننا أيضًا اختيار محرك كهربائي أو محرك هيدروليكي مناسب وفقًا لمتطلباتك الفنية.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. دوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة
2. درجة حماية IP66 لمنع الماء والغبار
3. أنواع محركات الدوران SE و VE و SDE تلبي متطلبات التطبيقات المختلفة.
يتم تطبيق محركات الدوران الرأسية أحادية المحور VE في الغالب في نظام التتبع الشمسي ، والطاقة المركزة المكافئة ، بينما يتم تطبيق محركات الدوران الأفقية أحادية المحور SE في نظام تتبع الطاقة الشمسية ، وآلات البناء ، وتوربينات الرياح.تُستخدم محركات الدوران ثنائية المحور SDE في PV ، و CSP ، و CPV ، وهوائي الأقمار الصناعية ، وأطباق ستيرلينغ.
