تفاصيل المنتج:
|
| نموذج: | 9 بوصة | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| نجاعة: | 40٪ | سائق: | محرك كهربائي / محرك هيدروليكي / محرك مؤازر |
| يكتب: | شنت عمودي | طلب: | نظام تتبع الطاقة الشمسية أحادي المحور |
| الدقة: | عالٍ | خدمة صانعي القطع الاصلية: | متوفرة |
| إبراز: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

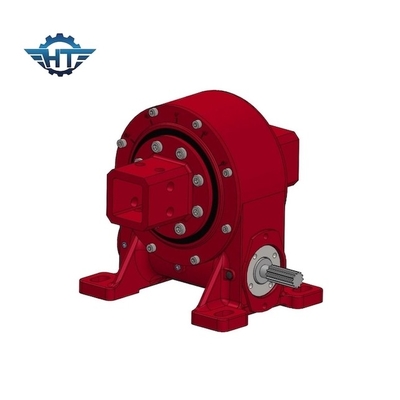

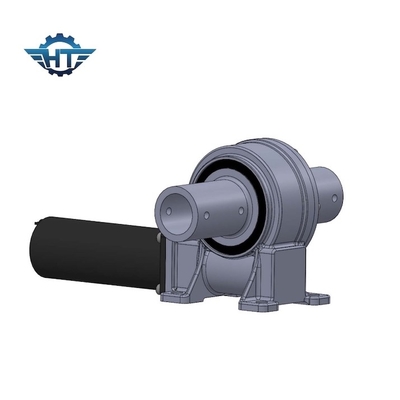

علبة التروس VE9 Slew Drive لنظام التتبع الشمسي الأفقي المائل أو المائل أحادي المحور
وصف علبة التروس Slew Drive
يحتوي محرك الدوران على العديد من الأنواع مثل النوع المغلق ، ونوع السكن المفتوح ، والنوع الرأسي ، ونوع المحور المزدوج ، والنوع عالي الدقة ، ونوع محرك الدودة وما إلى ذلك ، يعتمد محرك الدوران على محمل الدوران مع عزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم الكثير من الأسطح الملامسة للأسنان خصيصًا للقيادة ذات الأحمال العالية.
| نموذج: | VE9 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | هانغتو | يكتب | مغلق |
| مواد | 42 كرمو ، 50 مليون | عزم الإخراج | 4300 نيوتن |
| إمالة عزم الدوران | 16 كيلو نيوتن | عقد العزم | 27 كيلو نيوتن |
| التقييم المحوري الثابت | 60 كيلو نيوتن | التقييم الشعاعي الثابت | 130 كيلو نيوتن |
| التقييم المحوري الديناميكي | 30 كيلو نيوتن | التقييم الشعاعي الديناميكي | 65 كيلو نيوتن |
| نسبة والعتاد | 37: 1 | نجاعة | 40٪ |
الجدول الفني لمحرك الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
التطبيقات
أجهزة تعقب الطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولات الإطارات ، والحفارات ، ومصاعد السيارات.
سؤال وجواب
1. كيف تختار؟
يرجى تحديد حجم القطر ، والعرض ، والجهد ، والطاقة ، وسرعة عدم التحميل للمحركات المطلوبة ، والمتر المربع للألواح / المرايا الشمسية ، وترتيب تلك الألواح / المرايا الشمسية.
2. هل يمكنني أخذ عينات لاختبار الجودة والسوق مقدمًا؟
بالتأكيد ، مرحبًا بكم في أخذ عينات لاختبار الجودة والخدمة.
3. ما هي التكلفة الإجمالية للعينات؟
التكلفة الإجمالية للعينة = تكلفة العينة + الشحن.
سنقدم لك أفضل تكلفة شحن بعد اختيار محركات الدوران المناسبة.
4. كيف تقوم بشحن العينات؟
بالنظر إلى كمية العينة ليست كبيرة ، نحن ندعم عينات السفن بواسطة EMS أو TNT أو Fedex
5. ما هو الحد الأدنى لكمية الطلب الخاص بك؟
1 مجموعة
6. ما وقتك التسليم ؟؟
للعينات القياسية: 0 ~ 15 يومًا ؛لأوامر الدُفعات: في غضون 25 إلى 40 يومًا.
