تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | خدمة صانعي القطع الاصلية: | متاح |
|---|---|---|---|
| وزن: | 160 كجم | ميزة: | معدات القفل الذاتي |
| موقع التركيب: | السقف والميدان | تثبيت: | تحميل سريع |
| حزمة النقل: | حالة الخشب الرقائقي القياسية | مهلة: | في الأوراق المالية |
| إبراز: | IP66 Worm Gear Slew Drive,محرك Helostat CSP Worm Gear Slew Drive,محرك دوران Heliostat CSP |
||

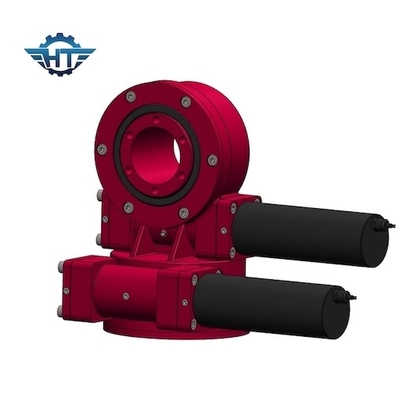

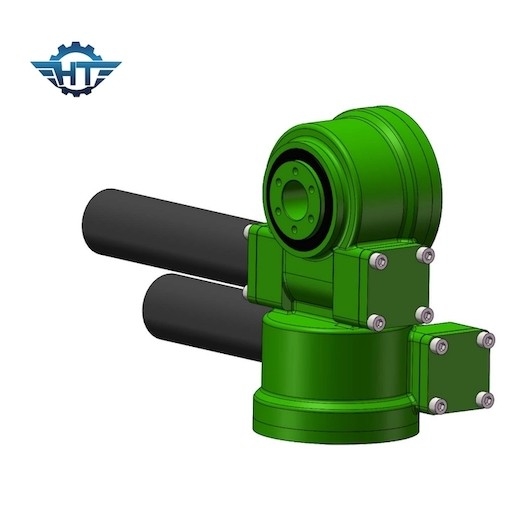

IP66 Worm Gear Slew Drive للحصول على دقة تتبع عالية لمحطات طاقة Heliostat CSP
وصف محرك دودة العتاد
يساعد محرك الدوران على تحسين هيكل تصميم النظام الكلي ، مما يضمن أن الهيكل العام قوي للغاية.تمر تصميمات محرك الدوران لدينا بتحليل هندسي ثلاثي الأبعاد عالي الموثوقية.تتم معالجة جميع محركات الدوران بطلاء C4 لضمان دورة حياة لمدة 30 عامًا.محرك الدوران لديه عزم دوران منخفض ، مما يجعل العمل أكثر كفاءة ، وتقل السرعة ، ويطول عمر الخدمة بشكل كبير.
معلمات SDE12
| تطبيق | نظام مزدوج لتتبع الطاقة الشمسية |
| رقم المحور | 2 |
| بحجم | 12 إنشا |
| شهادة | CE ، ISO9001 |
| تاريخ التسليم او الوصول | 30 ~ 45 يومًا |
| عزم الإخراج | 5800 نيوتن |
| إمالة عزم الدوران | 25000 نيوتن |
| عقد العزم | 41000 نيوتن |
| نسبة والعتاد | 78: 1 |
| خدمة الحياة | 30 سنه |
| مستوى الحماية |
IP66 |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التعبئة والتغليف والنقل
سيتم تعبئة جميع محركات الأقراص الكبيرة بصندوق خشبي خالٍ من التبخير.
دعم النقل البحري ، والنقل الجوي ، والنقل البري ، والتعبير عن مثل TNT ، DHL ، UPS ، EMS ، Fedex ، إلخ للعينة ونقل البضائع الصغيرة.
