تفاصيل المنتج:
|
| نموذج رقم:: | علبة التروس الدودية ثنائية المحور SDE5 | نسبة والعتاد: | 37: 1 |
|---|---|---|---|
| خطوة: | خطوة واحدة | الانفتاح: | مغلق |
| تطبيق: | حوض مكافئ CSP | عمر: | 30 سنه |
| دقة التتبع: | 0.15 درجة | ||
| إبراز: | محرك Slew مزدوج المحور SDE5,محرك Fresnel Parabolic ثنائي المحور,محرك حلقي Fresnel Parabolic Slewing Ring |
||

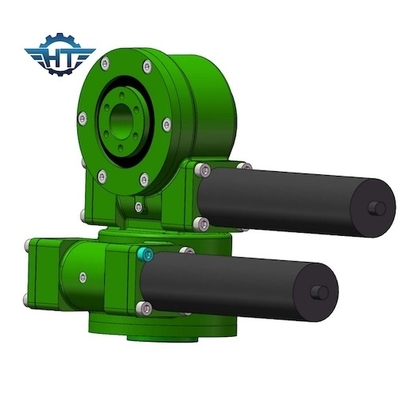

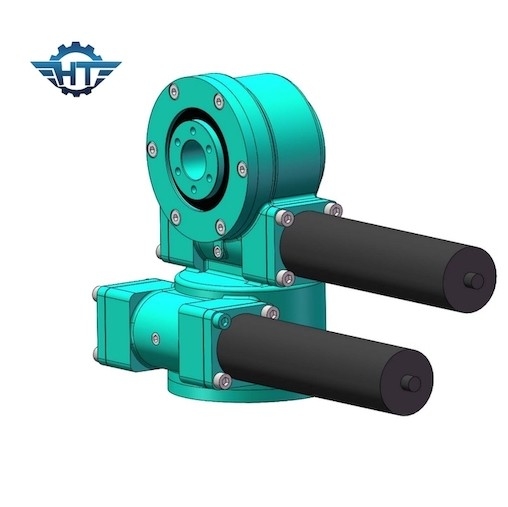

محركات الدوران المزدوجة SDE5 من أجل Fresnel ، حوض مكافئ للطاقة الشمسية المركزة
محركات الدوران ذات المحور المزدوج SDE5 الوصف
|
تطبيق |
نظام تتبع الطاقة الشمسية ثنائي المحور |
|
رقم المحور |
اثنين |
|
بحجم |
5 بوصات
|
|
شهادة |
CE ، ISO9001 |
|
تاريخ الإنتاج |
3 ~ 45 يومًا بناءً على كميات الطلب |
|
عزم الإخراج |
800 نيوتن |
|
إمالة عزم الدوران |
6000 نيوتن |
|
عقد العزم |
9200 نيوتن |
|
نسبة والعتاد |
37: 1 |
|
خدمة الحياة |
30 سنه |
|
فئة الحماية |
IP66 |
| القفل الذاتي | نعم |
| كفاءة | 40٪ |
| وزن | 34 كجم |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التطبيقات
لا يمكن استخدامه فقط لنظام التتبع الشمسي ، ولكن أيضًا طبق الطاقة الشمسية ، الكهروضوئية ، CPV ، CSP ، توربينات الرياح وصحن القمر الصناعي. تم تصميمها لعمر طويل ، والعمل في ظروف بيئة قاسية ، تتوفر أحجام مختلفة ، بما في ذلك مخصصة وسهلة الاستخدام التركيب وضمان المنتج.
