تفاصيل المنتج:
|
| نموذج رقم:: | SDE9 ، ZSDE9 | دورة العمل: | 30 سنه |
|---|---|---|---|
| ضمان: | 5 سنوات | تقرير الفحص: | نعم |
| الانفتاح: | مغلق | هيكل: | دودة وعتاد |
| تطبيق: | نظام تتبع الألواح الشمسية | اللون: | كما طلب |
| إبراز: | محرك الدوران والعتاد الدودي المغلق,محرك الدوران والعتاد الدودي 12 بوصة,محرك الدوران 12 بوصة |
||

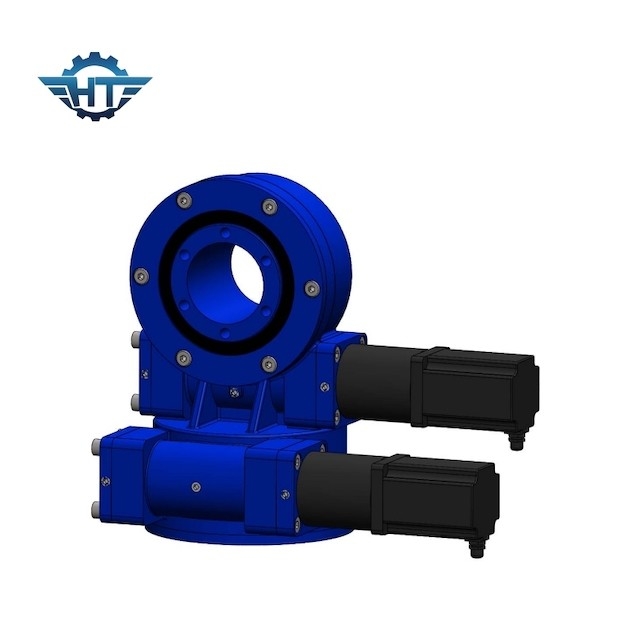

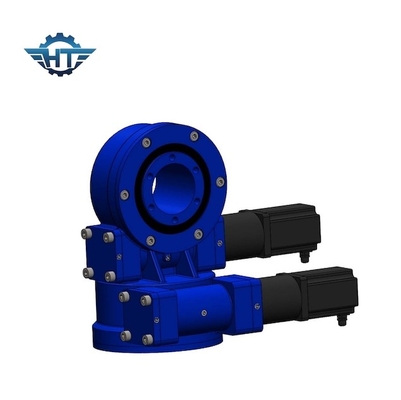

محرك الدوران والعتاد الدودي المغلف ، مبيت مغلق لنظام تتبع الألواح الشمسية
وصف محرك الدوران والعتاد الدودي المغلف
يسمح محرك المحور المزدوج المطبق في نظام التتبع الشمسي ثنائي المحور بمستويات الطاقة الشمسية المثلى نظرًا لقدرتها على متابعة الشمس في أي اتجاه.بغض النظر عن مكان وجود الشمس في السماء ، فهي قادرة على ضبط زاوية نفسها لتكون على اتصال مباشر مع الشمس.نظرًا لتعرضها للبيئة البرية ، يجب أن تكون مقاومة للماء والرمل وتحمل حمل الرياح وحمل الثلج والعواصف الممطرة لمدة 25 عامًا في الحقل.في بعض الأحيان ، تحتاج أيضًا إلى العمل في ظل اختلافات كبيرة في درجات الحرارة والتي تمثل تحديًا كبيرًا لطلاء السطح ، ومطاط مانع التسرب وأيضًا شحم التزليق.
معلمات أداء محرك الدوران موديل SDE
|
معلمات أداء نموذج SDE |
||||||||||||
|
نموذج |
عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) |
الحمل المحوري (kN) |
تحميل شعاعي (كيلو نيوتن) |
نسبة |
كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي |
الوزن (كجم) |
|
3 " |
600 |
1.5 |
5.8 |
10 |
15 |
31: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
25 كجم |
|
5 " |
800 |
6 |
9.2 |
16 |
27 |
37: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
34 كجم |
|
7 بوصة |
2000 |
7.5 |
13.2 |
34 |
58 |
57: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
56 كجم |
|
9 بوصة |
4300 |
16 |
27.2 |
60 |
130 |
61: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
92 كجم |
|
12 بوصة |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
160 كجم |
|
14 بوصة |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
224 كجم |
|
17 بوصة |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
320 كجم |
|
21 بوصة |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
492 كجم |
|
25 بوصة |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
705 كجم |
تطبيق
نظام برج CSP (TSP)
يستخدم برج المجمع أو نظام التجميع المركزي لنظام CSP برجي مرايا تتبع للشمس تسمى heliostats لتركيز ضوء الشمس على المجمع الموجود أعلى البرج.يتم تسخين مائع نقل الحرارة إلى ما يقرب من 600 درجة مئوية في المجمع ويستخدم لتوليد البخار ، والذي يستخدم بعد ذلك لتوليد الكهرباء في التوربينات البخارية التقليدية.خلال هذا الوقت ، يلزم تدوير محرك الدوران حتى تتمكن المرآة من التقاط أكبر قدر من الحرارة الشمسية ، ويتطلب هذا التطبيق خلوصًا أفضل وثباتًا أفضل لمحرك الدوران.
