تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | محور مزدوج |
|---|---|---|---|
| ميزة: | تحميل سريع | محرك: | 24 فولت |
| طلب: | نظام تتبع الطاقة الشمسية ثنائي المحور | أصل: | الصين |
| عمر: | 30 سنه | وقت العمل: | 24 ساعة |
| إبراز: | محرك الكواكب المقتفي بالطاقة الشمسية محرك Slew Drive,جهاز تعقب الطاقة الشمسية الدودي 24VDC,محرك Slew |
||

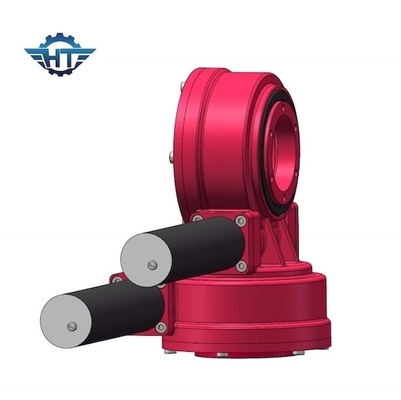

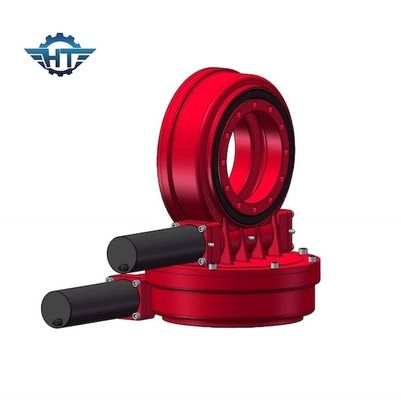

محرك دودة ذو محورين مع محرك كوكبي 24VDC لنظام تتبع الطاقة الشمسية ثنائي المحور
وصف محرك الأقراص الدودة ذات المحور الثنائي
محمل الدوران يسمى أيضًا: محمل حلقة الدوران / محمل القرص الدوار / حلقة الدوران إلخ. يمكن أن تستوعب محامل الدوران الدائري الأحمال المحورية والشعاعية واللحظة التي تعمل بشكل فردي أو مجتمعة وفي أي اتجاه.لا يتم تركيبها في غلاف أو عمود ، ولكن مباشرة على سطح جلوس.الحلقة الداخلية والخارجية مزودة بفتحات تثبيت.قد يكون لكل من الحلقات تروس متكاملة.يشار إليها أيضًا باسم حلقات الدوران ومحامل الطاولة.يمكن أن يؤدي محمل الحلقة الدوارة التذبذب (الدوران) وكذلك الحركات الدوارة.يمكن استخدامها بدون تروس أو مع تروس داخلية أو خارجية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
معلمات SDE7
|
إستعمال |
تستخدم لنظام التتبع الشمسي المزدوج |
|
رقم المحور |
محور مزدوج |
|
بحجم |
7 إنش |
|
شهادة |
CE / ISO |
|
تاريخ التسليم او الوصول |
خلال 15 أيام |
|
عزم الإخراج |
2000 نيوتن |
|
إمالة عزم الدوران |
13500 نيوتن |
|
عودة عقد عزم الدوران |
13200 نيوتن |
|
نسبة والعتاد |
57: 1 |
|
خدمة الحياة |
30 سنه |
|
مستوى الحماية |
IP66 |
| القفل الذاتي | نعم |
| نجاعة | 40٪ |
| وزن | 21 كجم |
تطبيقات محركات الدوران
الطاقة الشمسية ، آلة التعدين ،أدوات البناء،آلة رفع الميناء ، معدات نقل النفط في الميناء ، الرافعة البرية والبحرية ، الحفارة ، آلة الخرسانة ،الأيادي والرافعات الدوارة ،آلة البلاستيك والمطاط ، آلة نسج ،آلات صناعة قطع الأشجار ، وتوليد طاقة الرياح ،محطة الطاقة الإلكترونية،آلات معالجة المياه ومعدات الحفر وتطبيقات التوجيه.
