تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE17 |
|---|---|---|---|
| تصنيع المعدات الأصلية: | متوفرة | استدارة النوع: | محورين |
| موقع التركيب: | السقف والميدان | عزم الإخراج: | 9460 نيوتن |
| إمالة عزم الدوران: | 67000 نيوتن | عقد العزم: | 53040 نيوتن |
| إبراز: | SDE 17 Worm Gear Slew Drive,محرك الدوران الشمسي ثنائي المحور,محرك الطاقة الشمسية مع محرك تروس |
||

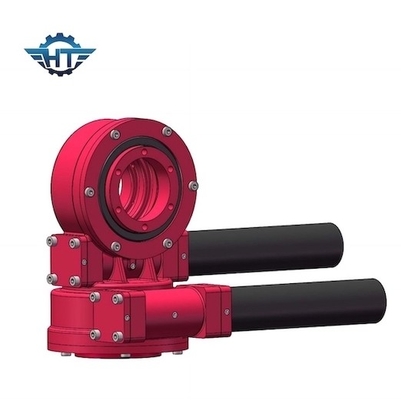

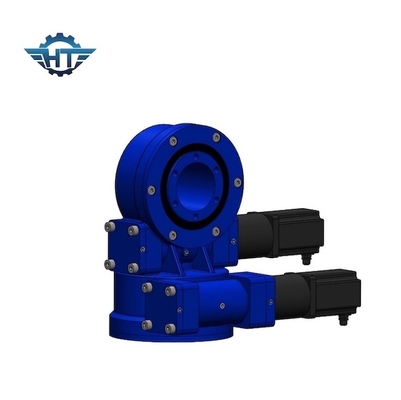

SDE17 Worm Gear Slew Drive مع محرك تروس لنظام تتبع الطاقة الشمسية ثنائي المحور
وصف محرك دودة العتاد
نظام التتبع الشمسي هو نظام كهروضوئي يمكنه تتبع الشمس تلقائيًا وزيادة توليد الطاقة بشكل عام ، مما يؤدي في عملية توليد الطاقة الكهروضوئية والطاقة الكهروضوئية إلى تحسين استخدام ضوء الشمس لتحسين كفاءة التحويل الكهروضوئي لنظام وحدة التحكم الميكانيكية والكهربائية ، بما في ذلك : هيكل محرك (مخفض دوار ، قضيب دفع كهربائي ، ترس دودة ودودة ، إلخ) ، وحدة تحكم ، شريحة تتبع ، مستشعر (مستشعر ميل ، مستشعر حد) ، إلخ. ~ 50٪.جهاز تعقب شمسي أحادي المحور من نظام التركيب الشمسي لزيادة توليد الطاقة بنسبة 15 ~ 30٪.يتم تطبيق محركات الدوران ذات المحور المزدوج في نظام التتبع الشمسي ثنائي المحور.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
معلمات SDE17
|
إستعمال |
تستخدم لنظام التتبع الشمسي المزدوج |
|
رقم المحور |
محور مزدوج |
|
بحجم |
17 بوصة |
|
شهادة |
CE / ISO |
|
تاريخ التسليم او الوصول |
خلال 15 أيام |
|
عزم الإخراج |
9460 نيوتن |
|
إمالة عزم الدوران |
67000 نيوتن |
|
عودة عقد عزم الدوران |
53040 نيوتن |
|
نسبة والعتاد |
102: 1 |
|
خدمة الحياة |
30 سنه |
|
مستوى الحماية |
IP65 |
التعبئة والتغليف والنقل
سيتم تعبئة جميع محركات الأقراص الكبيرة بصندوق خشبي خالٍ من التبخير.
دعم النقل البحري ، والنقل الجوي ، والنقل البري ، والتعبير عن مثل TNT ، DHL ، UPS ، EMS ، Fedex ، إلخ للعينة ونقل البضائع الصغيرة.
تصاعد الاقتراحات
1. التثبيت الأفقي
يُنصح بتركيب محركات الدوران بشكل عمودي على محور السمت في التطبيقات الشمسية من أجل حماية أفضل
2. التثبيت العمودي
يُنصح بتركيب محركات الدوران بالإشارة إلى الموافقة المسبقة عن علم التالية في تطبيقات الطاقة الشمسية إذا لزم الأمر.
