تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | نجاعة: | 40٪ |
| اللون القياسي: | راؤول 9006 | القفل الذاتي: | نعم |
| ضمان: | 5 ~ 10 سنوات | طلب: | هوائي الأقمار الصناعية |
| إبراز: | slewing ring drive,worm drive motor,worm drive motor |
||

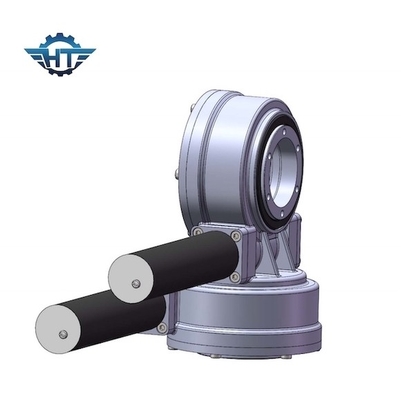

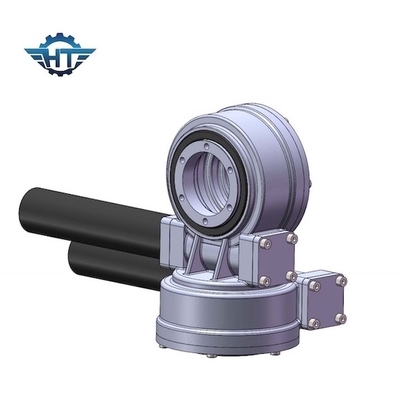

محرك أقراص صغير ذو محورين مقاس 7 بوصات مزود بمحرك تروس 24VDC أو نيما لهوائي القمر الصناعي
وصف محرك الانزلاق الصغير ذو المحورين
يتميز محرك الدوران والعتاد الدودي بأداء وقائي أفضل ، وعزم دوران كبير للإرسال ، ومقاومة أفضل للتأثيرات ، وعمر تشغيل طويل.أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة التعقب الشمسية ثنائية المحور ، مثل CSP (الهليوستات ، وتسمى أيضًا البرج) ، أو الخلايا الكهروضوئية المركزة (CPV) ، أو هوائي الأقمار الصناعية أو أطباق الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.يعد محرك slew Tracker ثنائي المحور للطاقة الشمسية حلاً مثاليًا في تطبيقات تتبع الطاقة الشمسية ثنائية المحور.
عدد كبير من المحركات المطبقة في هوائي القمر الصناعي
| اسم المنتج | محرك الدوران SDE7 |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| أقصى عزم إخراج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | محرك 12 فولت / 24 فولت ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تعقب الطاقة الشمسية ، والآلات الصناعية |
| متر مربع النظام الشمسي | 30 |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
أبليكاتونس
نظام تتبع الطاقة الشمسية ثنائي المحور
أدوات دقيقة
تكلفة المشاهدة
طبق
هوائي القمر الصناعي
