تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك الدوران بالطاقة الشمسية ذو عزم الدوران العالي,محرك الانزلاق للديدان الشمسية 2000 نيوتن متر,محرك التروس بالطاقة الشمسية |
||

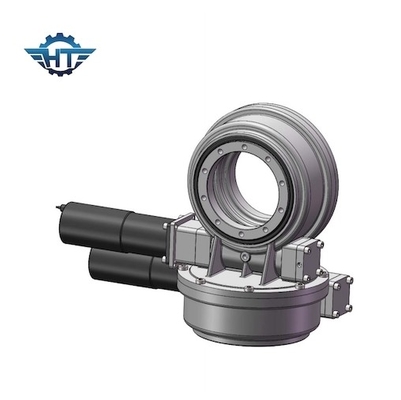

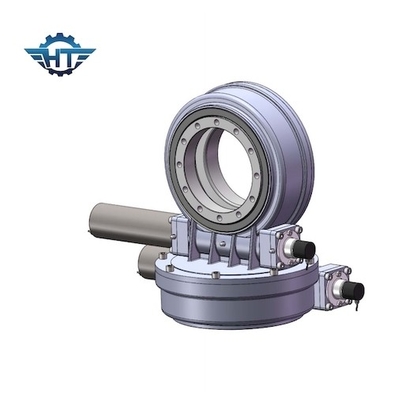

محرك الدوران عالي عزم الدوران لمحرك الدوران لنظام تتبع الطاقة الشمسية مع محرك تروس
وصف محرك الدوران الدودي
بالنسبة لنظام تتبع الطاقة الشمسية ثنائي المحور ، بناءً على هيكل قوس مختلف ، يمكن تطبيق ثلاثة أنواع من حلول محركات الأقراص الكبيرة:
1. استخدام اثنين من محركات الأقراص الأفقية (نوع se) أحادية المحور.
2. استخدم نوع أفقي (نوع se) وآخر عمودي (نوع ve).
3. استخدام محرك عدد كبير من المحور المزدوج.
كل هذه الحلول يمكن أن تحقق تتبع الشمس رأسياً وأفقياً ، وهذا يعني تتبع الشمس طوال الوقت بأشعة الشمس المباشرة.
معلمات محرك الدوران ذات المحور المزدوج
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
عدد محركات الأقراص المطبقة في جهاز تعقب الطاقة الشمسية ثنائي المحور
| اسم المنتج | عدد محركات الأقراص SDE7 |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| أقصى عزم إخراج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | محرك 12/24 / 48VDC ؛السائر المحركات؛فرش السيارات |
| نمط المنتجات | محور مزدوجCPV / HCPV ؛طبق شمسيبرج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، الماكينة الصناعية |
| أوصى مربع لوحة | 30 مترا مربعا |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
