تفاصيل المنتج:
|
| مكان المنشأ: | تشانغتشو ، الصين | دور: | ارتفاع عزم الدوران |
|---|---|---|---|
| حماية: | IP66 ، مرفق | يكتب: | VE6 |
| مواد: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| طلب: | نظام تتبع الألواح الشمسية | اللون: | الزبون مطلوب |
| إبراز: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

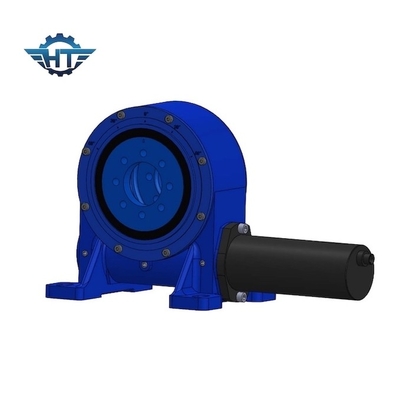

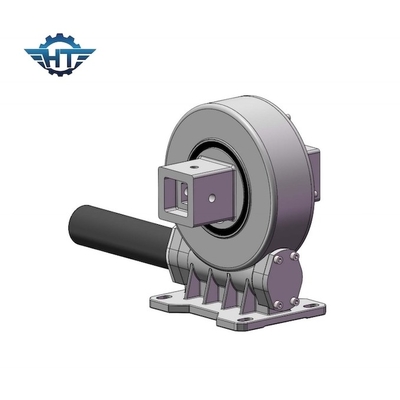

محرك الدوران العمودي الصغير VE3 لنظام تتبع الألواح الشمسية IP66
محرك الدوران الرأسي الصغير للمحرك
محرك الدوران VE6 عبارة عن نصف تروس ومحطة توقف بالداخل وهي مصممة لنظام تتبع شمسي أحادي المحور.تعمل محركات الدوران لدينا بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للتروس وأسلم دوران.
تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمل في موضعه دون الحاجة إلى أي جهاز فرامل خارجي.
معلمات أداء نموذج VE
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (نيوتن متر) | عزم الدوران (نانومتر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | الدقة (درجة) | الدقة (°) | IP | القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.1 | 66 | نعم | 12 كجم |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | نعم | 18 كجم |
| 7 بوصة | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | نعم | 32 كجم |
| 8 بوصة | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.1 | 66 | نعم | 28 كجم |
| 9 بوصة | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | نعم | 52 كجم |
| 12 بوصة | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | نعم | 65 كجم |
| 14 بوصة | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | نعم | 88 كجم |
| 17 بوصة | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | نعم | 135 كجم |
| 21 بوصة | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | نعم | 192 كجم |
| 25 بوصة | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | نعم | 251 كجم |
التطبيقات
تشمل تطبيقات محرك الأقراص النموذجية صناعة الطاقة الشمسيةالصناعة ، ورافعات الشاحنة ، ورافعات الأشخاص ، ومعدات المرافق ، والملحقات الهيدروليكية ، ومعدات الأدوات النفطية ، والرافعات البحرية ، ومناولة الإطارات ، والحفارات ، ومصاعد السيارات ، ولكن تُستخدم محركات الأقراص الكبيرة في العديد من التطبيقات الأخرى التي تتطلب حمل الحمولة والقدرة على الدوران.نحن نقدم نماذج مختلفة للقيادة الكبيرة بقدرات تحميل مختلفة.
