| Brand Name: | HANGTUO |
| Model Number: | VE6 " |
| MOQ: | حاسب شخصي 1 |
| السعر: | 200~330 USD/PC |
| Delivery Time: | 15 ~ 30 يومًا |

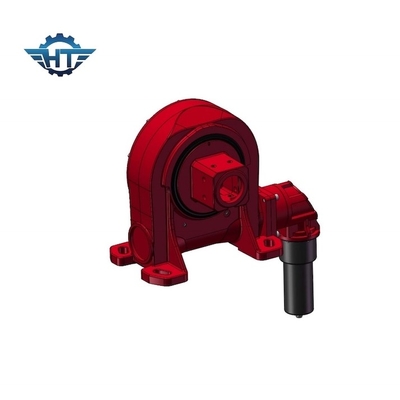

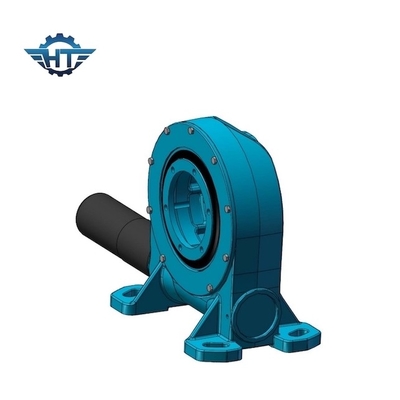

محرك الدوران الأنبوبي المربع VE6 مع محرك سليواند 24 فولت لنظام التتبع الكهروضوئي
وصف محرك الدوران الأنبوب المربع
إن محرك الدوران العمودي للتروس الدودية ذاتي القفل ، والذي يشار إليه عادةً باسم محرك الدودة أو محامل الدوران ، هو نظام كامل وجاهز للتثبيت يتكون من محمل تروس أو حلقة دوران ، ودودة ، وقاعدة ، ومبيت مغلق تمامًا.يمكن تخصيصها بمحركات هيدروليكية أو كهربائية ، وعلب التروس الكوكبية ، ومحركات التيار المتردد ، ومحركات السائر ، إلخ.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
1. دوران ± 60 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تم تعبئة الشحوم قبل المصنع
5. تركيب بسيط وصيانة منخفضة
6. الاستغلال الرشيد للفضاء
7. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
8. طريقة سهلة وطلاقة للبدء والتوقف
9. عزم دوران إمالة عالي ، مناسب للتركيب الأفقي
