تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE5 |
|---|---|---|---|
| نسبة والعتاد: | 57: 1R | عزم الإخراج: | 0.8 كيلو نيوتن متر |
| عقد العزم: | 6 كيلو نيوتن متر | إمالة عزم الدوران: | 9.2 كيلو نيوتن متر |
| نجاعة: | 40٪ | درجة حرارة العمل.: | -30 درجة مئوية + 120 درجة مئوية |
| إبراز: | slewing ring drive,worm drive motor,worm drive motor |
||

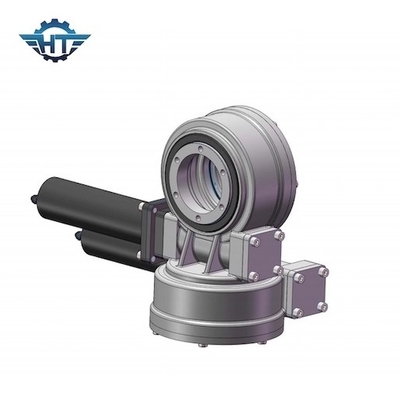

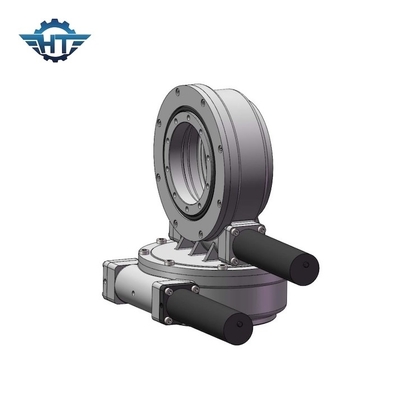

مبيت مغلق 5 بوصة محرك الدوران والعتاد الدودي لنظام تتبع الطاقة الشمسية والأقمار الصناعية
وصف محرك الدوران والعتاد الدودي
محرك الدوران هو منتج مطور لمحامل الدوران ، والتي تتكون عادةً من محامل الدوران الدودية ، ومحامل الدوران من النوع التوربيني ، والإسكان ومورد الطاقة.يتميز السكن الذي يستخدم الفولاذ المصبوب عالي الجودة بقوة عالية جدًا ، ويستخدم الترس الدودي 42CrMo و nitriding أيون الوهج ، وقوة مقاومة التآكل أعلى ، والصلابة أقوى وعمر الخدمة أطول مقارنةً بمواد نيترة الغاز التقليدية المحلية 50Mn ، ومغلف محلي آخر الفيروس المتنقل.في عملية التشغيل الفعلية ، يجب أن يتحمل محرك الدوران ، كمكون محمل ناقل الحركة ، قوة محورية كبيرة وقوة شعاعية ولحظة الانقلاب.من أجل تلبية متطلبات الاستخدام ، يحتاج محرك الدوران الحراري الشمسي إلى ضمان القوة والصلابة الكافيين مع دقة دوران عالية للغاية.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
ملاحظة: الأبعاد والمعلمات المذكورة أعلاه يمكن تحديثها أو تعديلها ، للحصول على أبعاد ومعايير أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات لدينا.
مزايا
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام الاتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
