تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 |
|---|---|---|---|
| يكتب: | دودة وديدان | ضمان: | 3 سنوات |
| دعم فني: | الحياة كلها | طلب: | نظام التتبع الكهروضوئي |
| نسبة: | 57: 1 | أوقات الحياة: | 30 سنه |
| إبراز: | slewing ring drive,worm drive motor,worm drive motor |
||

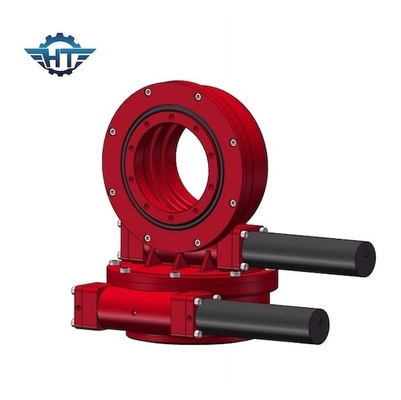

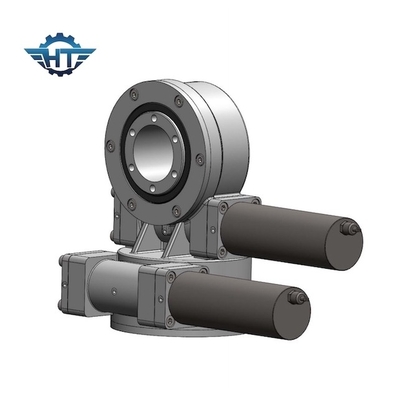

استخدام خارجي IP66 ثنائي المحور محرك Slew لمحطة الطاقة الحرارية ونظام التتبع الكهروضوئي
وصف محرك الدوران ذو المحور المزدوج
محرك الدوران عبارة عن علبة تروس يمكنها حمل الأحمال الشعاعية والمحورية بأمان ، فضلاً عن نقل عزم الدوران للدوران.يمكن أن يكون الدوران في محور واحد ، أو في محاور متعددة معًا. يتم تصنيع محركات الدوران عن طريق تصنيع التروس والمحامل والأختام والمبيت والمحرك والمكونات الإضافية الأخرى وتجميعها في علبة تروس نهائية.يتم تطبيق محرك الدوران على نطاق واسع في المقطورات المعيارية ، والرافعات ، ومعدات انتزاع الأخشاب ، ومنصة العمل الجوية ، وأنظمة التكسير الشمسي ، وأنظمة طاقة الرياح ، إلخ. تحسين كفاءة نظام توليد الطاقة الشمسية بشكل كبير.
بالنسبة لنظام التتبع الشمسي الأفقي أحادي المحور ، سيقوم العمود الرئيسي للوحة الشمسية بضبط الزاوية لتتبع زاوية الانحراف بدقة.يتم تطبيق هذا النوع من محرك الدوران فقط في مناطق خطوط العرض المنخفضة.
من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في وقت واحد.يتم تطبيق محرك الدوران على نطاق واسع في أنظمة التتبع الشمسي.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
طلب
ينقسم نظام التتبع الشمسي إلى نظام تتبع شمسي أفقي أحادي المحور ، ومتتبع أحادي المحور مائل ونظام تتبع شمسي ثنائي المحور.
محركات الدوران المستخدمة في أنظمة التتبع الشمسي هي أساسًا محور واحد (سلسلة SE) ، ومحور مزدوج (سلسلة SDE) ونوع عمودي (سلسلة VE).والنماذج الأكثر استخدامًا هي SE3 و SE5 و SE7 و SE9 ؛SDE3 ، SDE7 ، VE7 ، VE9.
