تفاصيل المنتج:
|
| نموذج: | SE14 | عقد العزم: | 54200 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 68000 نيوتن | عزم الإخراج: | 6550 نيوتن |
| الحمل المحوري: | 680 كيلو نيوتن | الحمل الجذري: | 230 كن |
| شهادة: | ISO9001 ، م | التطبيق: | نظام التتبع الشمسي |
| إبراز: | hydraulic slew motor,solar tracker drive,solar tracker drive |
||

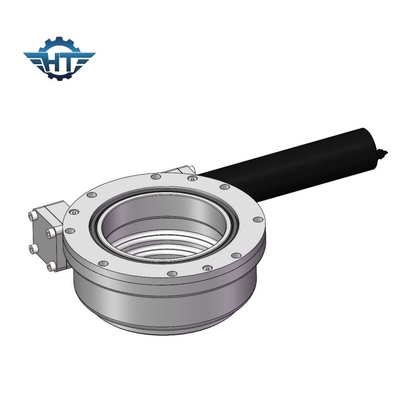

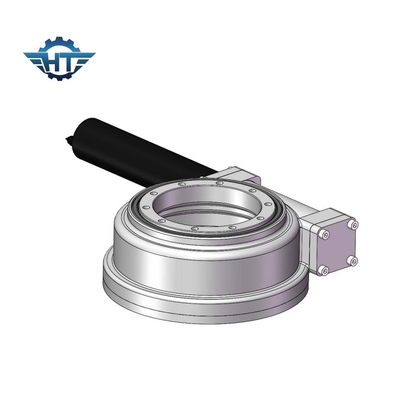

محرك ترس دودي سلسلة SE ذو كفاءة عالية لنظام تتبع الطاقة الشمسية
وصف محرك الدوران SE
محمل الدوران ، محمل حلقة الدوران مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس
ينتج عن هذا الارتباط المتزايد للأسنان قوة وكفاءة ومتانة أكبر. يستخدم محرك الدوران تقنية دودة قياسية حيث تعتمد الدودة على الأفقي نسبة سرعة العمود على العلاقة بين عدد الخيوط على الدودة وعدد الأسنان في دودة العتاد أو العتاد.
أداء سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
تركيب محرك Slew
1.نظف هيكل التركيب ، على سبيل المثال من اللحام ، والجلفنة ، والمخلفات ، والأوساخ ، إلخ.
2 ارفع محرك الدوران بمسامير ذات عروة.
3 يجب أن يتم تركيب محرك الأقراص في حالة التفريغ.
4 يجب اتباع الإجراء التالي لتجنب الانحرافات بين قوى شد البراغي.
5.ضع سائل قفل الخيط على الخيوط.
6. ضع سائل قفل الخيط على فجوة الخيط مطالبًا بتركيب أجزاء كاملة.
7 قم بتحميل البراغي بالعرض مسبقًا.انظر إلى النمط العام في الرسم أدناه لكيفية حصول البراغي على عزم الدوران في تسلسل عرضي.ابدأ بحلقة داخلية أو خارجية.قم بالعزم العرضي لجميع البراغي حتى 30٪ من عزم الربط.ثم كرر العزم العرضي إلى 80٪ من عزم الربط.أخيرًا ، يصل عزم الدوران المتقاطع إلى 100٪ من عزم الربط.
هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، بشكل أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب حملًا للحفاظ على الطاقة وعزم الدوران.
تتضمن تطبيقات محرك التأرجح النموذجية ، على سبيل المثال لا الحصر:
1. تعقب الطاقة الشمسية
2- توربينات الرياح
3- مصعد الرجال
4.الآلات الهيدروليكية
5.Tehandler
6- حفارة
7- ارفع
8. كرين
9. معدات الحفر
10- المعدات العسكرية
