تفاصيل المنتج:
|
| رقم الموديل: | SE14 | عقد العزم: | 54200 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 68000 نيوتن | عزم الإخراج: | 6550 نيوتن |
| تحميل محوري ثابت: | 680 كيلو نيوتن | تحميل جذري ثابت: | 230 كن |
| مواد خام: | 50 مليون ، 42 كرمو | وزن: | 63 كغ |
| إبراز: | hydraulic slew motor,solar tracker drive,solar tracker drive |
||

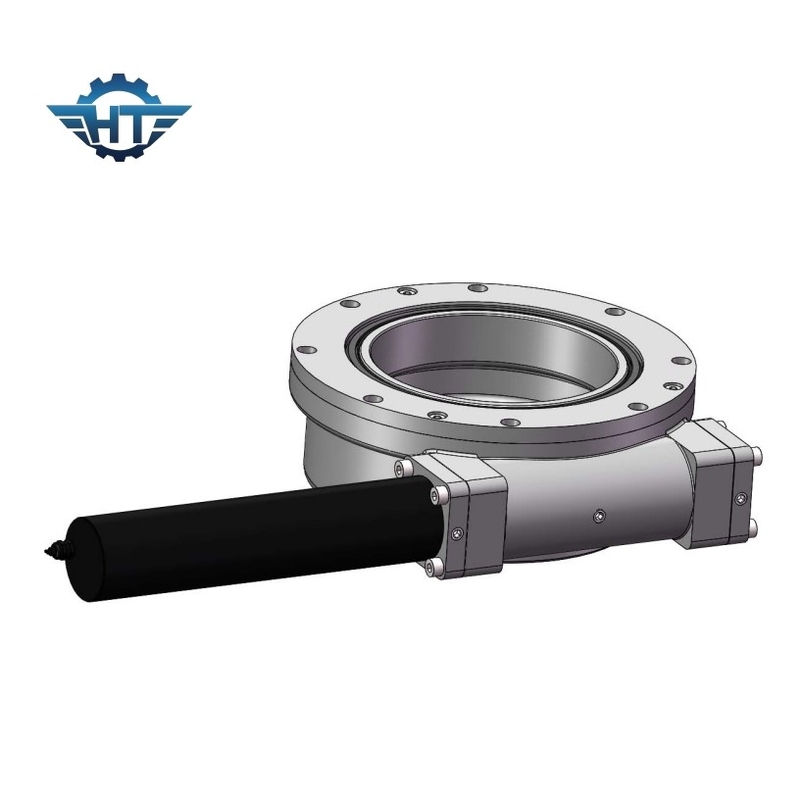

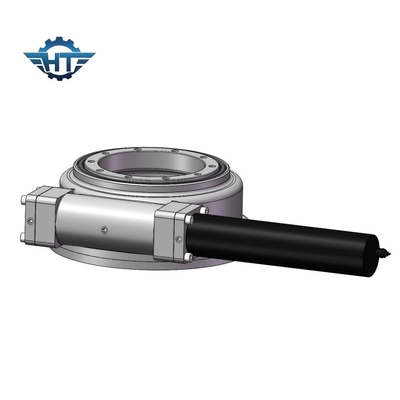

علبة التروس SE14A Solar Slew Drive مع محرك لنظام تتبع الطاقة الشمسية
وصف محرك SE14A عدد كبير
رمز النموذج:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - أ - 31 -م-HA-6 ب ص ج-2- REV.A |
SE: محرك SE-Horizontal ، محرك VE-Vertical
SDE-Dual محور محرك مجموعة كبيرة
2- حجم المنتج ، على سبيل المثال ، 3 "، 5" ، 7 "، 9" ، 12 "، 14" ، 17 "، 21" ، 25 "، 3" محرك كبير ، نسبة التخفيض: 31. ، 5 "مجموعة كبيرة ، نسبة التخفيض: 37. ، محرك كبير 7 بوصة ، نسبة التخفيض: 57 ، محرك 9 بوصة ، نسبة التخفيض: 61 ، محرك 12 بوصة ، نسبة التخفيض: 78 ، محرك 14 بوصة ، نسبة التخفيض: 85 ، 17 بوصة محرك كبير ، نسبة التخفيض: 102 ، 21 "محرك كبير ، نسبة التخفيض: 125 ، 25" محرك كبير ، نسبة التخفيض: 150.
3- أ: المستوى الهندسي ، أ ، ب ، ج ... الخ ...
4- XXX: نسبة التخفيض.
5- M: سن اللولب المتري المتري ، ثقب بدون برغي حسب القياس البريطاني.م
6- HX: HA- التبريد ، HC-No التبريد ، HD-Austempered Ductile Iron ، HQ- QPQ ، HN-Nitriding
7- 25 م: إدخال خدد B-6B ، مدخل فتحة 12M-φ12 ، مدخلات 25M-φ25 فتحة ، إدخال محرك هيدروليكي 160-160CC ، مدخل محرك تروس 24-24 فولت ، إدخال محرك تروس 220-220 فولت ، إدخال محرك تروس 380-380 فولت
8-R: الجانب الأيمن R ، موضع المحرك.L- الجانب الأيسر ، وضع المحرك.
9-C: نهاية C- توج.تشفير العرض الإلكتروني.أ - بعيدًا ، موضع واتجاه المنفذ الهيدروليكي.I - In ، موضع واتجاه المنفذ الهيدروليكي.U- لأعلى ، موضع واتجاه المنفذ الهيدروليكي.D - لأسفل ، موضع واتجاه المنفذ الهيدروليكي.
10-2: رقم لا يوجد دودة / فارغ - مفرد ، 2 - مزدوج
11-REV.A: رقم الإصدار ABC إلخ ...
ملاحظة: سنضيف رمز العميل عندما يكون لدى العملاء متطلبات خاصة.
معلمات الأداء لمحرك الأقراص فئة SE طراز Slew
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
النقل والمناولة والتخزين
النقل في وضع أفقي فقط ، يجب تجنب التأثيرات.
ارتدِ قفازات العمل وكن حذرًا عند التعامل مع محرك الأقراص الكبير.
استخدم فتحات الحلقات في محركات الأقراص الكبيرة لتثبيت البراغي من أجل الرفع والتعامل والتثبيت الآمنين.
يخزن فقط في وضع أفقي وفي غرف مغلقة ، ويبقيه بعيدًا عن البلل ، حماية السطح من التآكل للأسطح المكشوفة تدوم حوالي شهر واحد في عبوات مغلقة.يتطلب التخزين لفترة أطول تدابير وقائية خاصة.
نقل حلقات عدد كبيرة غير معبأة
استخدم معدات رفع مناسبة / لا تنقل المنتج عموديًا أبدًا
يمكن نقل محركات الأقراص الكبيرة غير المعبأة بمعدات الرفع في الظروف التالية:
