تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | محور مزدوج مقاس 21 بوصة |
|---|---|---|---|
| عقد العزم: | 89 كيلو نيوتن متر | إمالة عزم الدوران: | 65 كيلو نيوتن متر |
| نجاعة: | 40٪ | اللون: | كما طلب |
| رد فعل عنيف: | أقل من 0.1 درجة | طلب: | آلات البناء |
| إبراز: | small slew drive,worm drive motor,worm drive motor |
||

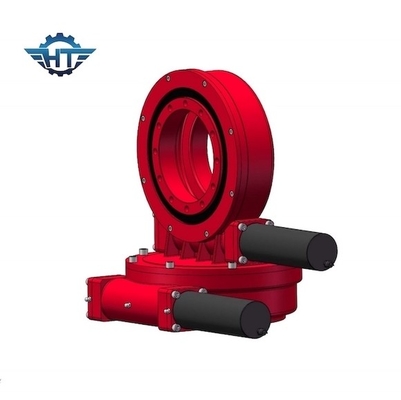

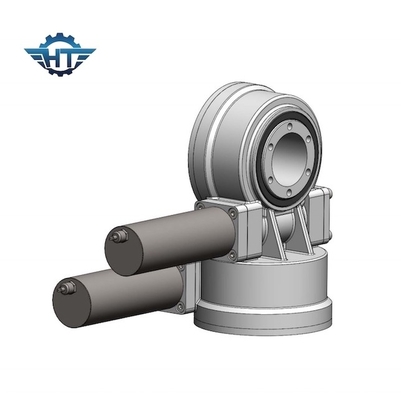

SDE21 "محرك الدوران العالي ذو المحور المزدوج للقمر الصناعي / الروبوت / آلات البناء
وصف محرك الأقراص ذو المحور المزدوج للقمر الصناعي
محرك الدوران ثنائي المحور مصمم بمحركين في نفس الوقت.إنه أكثر ملامسة للأسنان وعزم دوران ناتج مزدوج أكثر من محرك الدوران من سلسلة SE. هذا المنتج له تاريخ طويل ، وقد أصبحت تقنية العملية ناضجة جدًا الآن.
سمات
خيارات محرك الجير
يمكن تصميم علب التروس الكوكبية والكهربائية وفقًا لمتطلبات العميل. يتميز محرك الانزلاق بميزة توفير مساحة في المرافق ، وسعة تحميل قصوى في تصميم مضغوط ، وعمر طويل ، وتقليل تكاليف الصيانة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التطبيقات
يمكن تطبيق محرك الدوران ثنائي المحور في نظام التتبع الشمسي ، والصحن الشمسي ، و PV ، و CPV ، و CSP ، وتوربينات الرياح ، وصحن القمر الصناعي.
