تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE21 " |
|---|---|---|---|
| عقد العزم: | 89 كيلو نيوتن متر | إمالة عزم الدوران: | 65 كيلو نيوتن متر |
| نجاعة: | 40٪ | الحمل المحوري: | 337 كيلو نيوتن |
| تحميل شعاعي: | 640 كيلو نيوتن | اللون: | على أساس كود Ral |
| إبراز: | slewing ring drive,small slew drive,small slew drive |
||

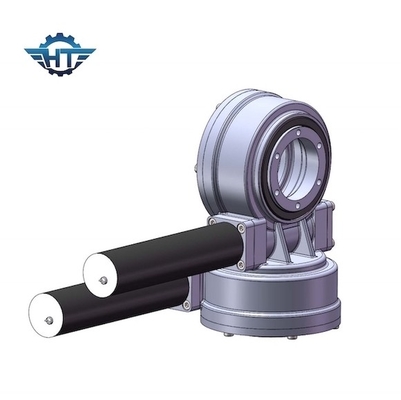

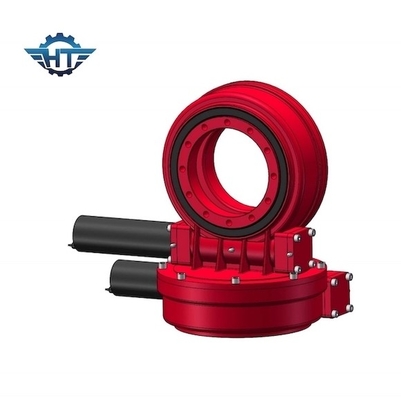

منخفضة الضوضاء SDE Slew Drive علبة التروس مع عزم دوران عالٍ لنظام تتبع الطاقة الشمسية ثنائي المحور
وصف محرك Slew منخفض الضوضاء SDE
يشتمل تعقب الطاقة الشمسية ثنائي المحور على منصة متحركة ومنصة ثابتة وسلسلة متسلسلة وسلسلة متوازية وجهاز قيادة مثل محرك الدوران لتعقب الطاقة الشمسية ثنائي المحور.يتم دعم المنصة المتحركة بواسطة السلسلة التسلسلية ويتم تشغيلها بواسطة السلسلة المتوازية ، مما يشكل آلية تتبع متوازية.تم تكوين محرك slew للمتعقب الشمسي ثنائي المحور لدفع السلسلة المتوازية للحركة وذلك لدفع المنصة المتحركة للدوران حول المحاور الرأسية والأفقية.يحتوي محرك الدوران المتعقب الشمسي ثنائي المحور في الكشف الحالي على مساحة عمل أكبر ، وأداء تتبع أفضل ومزايا صلابة عالية ، واستهلاك منخفض للطاقة ، وعزم دوران صغير للقيادة ، وقصور ذاتي منخفض ، إلخ.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
مسرد للمعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمولة مضروبة في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كانت qorque الناتجة عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:تحميل عمودي على محور الدوران
الحمل المحوري:تحميل مواز لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، فإن أقصى عزم تم تحقيقه يسمى عزم الدوران.
القفل الذاتي:فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران العكسي وبالتالي يسمى القفل الذاتي.
