تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE12 |
|---|---|---|---|
| يكتب: | دودة وديدان | ضمان: | 3 سنوات |
| تصنيع المعدات الأصلية: | متوفرة | دعم فني: | الحياة كلها |
| طلب: | نظام شمس مزدوج المحور | درجة حرارة العمل.: | -30 درجة مئوية + 120 درجة مئوية |
| إبراز: | slewing ring drive,small slew drive,small slew drive |
||

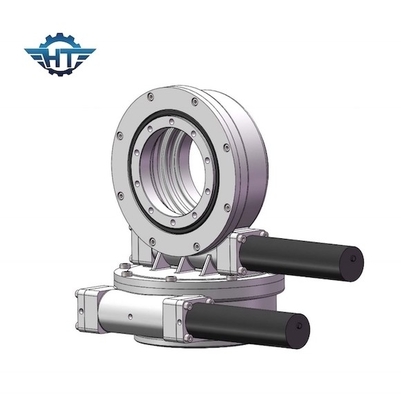

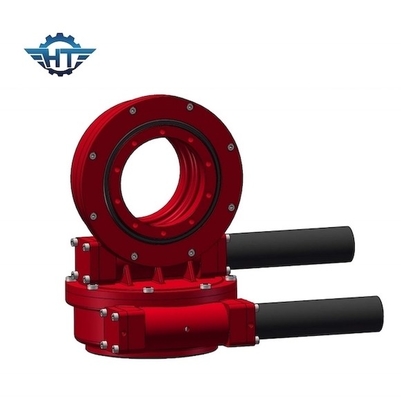

نسبة التروس 78/1 SDE12 ثنائي المحور Slew Drive ذو محورين لنظام الشمس الشمسي ثنائي المحور
محرك الدوران ذو المحور المزدوج (نوع SDE) - محرك مجموعة تعقب الطاقة الشمسية
تصميم سلسلة SDE يمتص مزايا VE و SE.اتجاه السمت والارتفاع ثلاثي الأبعاد يدوران في نفس الوقت.
إن أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب الطاقة الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
تحديد
توفر أحجام النماذج الأساسية لدينا أداءً يتراوح من 1500 نيوتن متر إلى 11200 نيوتن متر من عزم الدوران ، و 100 نيوتن متر إلى 20 ألف نيوتن متر من عزم الدوران الناتج ، و 5000 نيوتن متر إلى 89000 نيوتن متر من عزم الدوران المائل ، ونسب تخفيض علبة التروس من 30: 1 حتى 150: 1.من خلال إرفاق علبة تروس كوكبية ، يمكن أن تكون نسبة التروس أعلى.يمكن تركيب المحركات أفقيًا أو رأسيًا أو على مجموعة من المحاور المتعددة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
مصداقية
يتم ضمان محركات الدوران ثنائية المحور SDE الخاصة بنا لمدة 30 عامًا من الحياة الميدانية لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى أقصى حد.
أداء
تستخدم محركات الأقراص الكبيرة لدينا تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تشغل التروس الدودية الخاصة بنا من 5 إلى 11 سنًا على خط ميل الترس الدائري من المسمار اللولبي للساعة الرملية ، وهو ما يمثل مشاركة أسنان أعلى من الديدان القياسية ، مما يمنح صندوق التروس قدرًا أكبر من الثبات والقوة.تعرف على المزيد حول تقنية الساعة الرملية.
من خلال استخدام دودة الساعة الرملية ، تتمتع محركات الأقراص بالميزات التالية:
1) ارتفاع عزم الدوران الناتج وحمل الحمل
2) أعلى دقة تتبع
3) مقاومة قوية للتآكل وختم فعال
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
