تفاصيل المنتج:
|
| نموذج: | SDE7 " | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 2000 نيوتن | عقد العزم: | 13500 نيوتن |
| إمالة عزم الدوران: | 7500 نيوتن | كفاءة: | 40٪ |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| إبراز: | hydraulic slew motor,slewing gear,slewing gear |
||

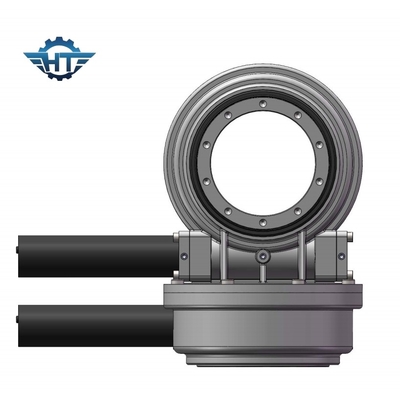

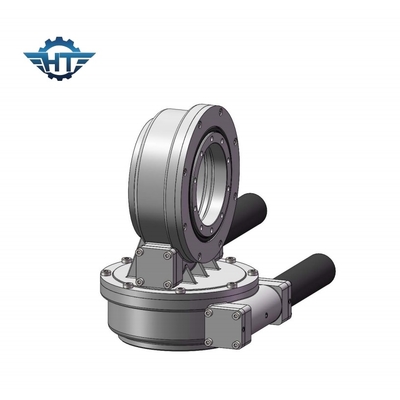

محرك الطاقة الشمسية ثنائي المحور SDE مع مخفضات كوكبية ، عمر طويل لأجهزة تعقب الطاقة الشمسية
وصف محرك الدوران ثنائي المحور
يعد محرك الأقراص ذو المحور المزدوج SDE7 مقاس 7 بوصات مثاليًا للمواقف التي تتطلب مسارًا نحو الشمس طوال الوقت من شروق الشمس إلى غروبها.يمكن أن يزيد من قدرة إنتاج الطاقة.تشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ثنائية المحور ، ويمكن أيضًا تطبيقها في أطباق الأقمار الصناعية والرادار ، وهي آلات تحتاج إلى تحريك 360 درجة في كلا الاتجاهين.
SDE Model Slew Drive Technical Performance Datas
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
نوع نظام تتبع الطاقة الشمسية
1) الميل الأمثل ثابت
في خطوط العرض المنخفضة ، تكون الزيادة في توليد الكهرباء ضئيلة بسبب انخفاض الميل الأمثل (كما هو الحال في 8 درجات ، لا توجد زيادة تقريبًا) ؛عند خطوط العرض العالية ، يكون الميل الأمثل كبيرًا وكمية الكهرباء المولدة أعلى بكثير (على سبيل المثال ، بحوالي 25٪ عند 50 درجة)
2) محور واحد مسطح
إنه يتتبع تغير زاوية السقوط خلال يوم من الشمس ، ومعدل الزيادة في توليد الكهرباء عند خطوط العرض المنخفضة أفضل بكثير من معدل خطوط العرض العالية.من المعتقد عمومًا أن تتبع المحور الفردي المسطح أكثر ملاءمة لاستخدام خطوط العرض الأقل من 30 درجة.
3) محور واحد مائل
إنه أكثر ملاءمة لخطوط العرض العالية.
4) تتبع المحور المزدوج
من الواضح أن هذا النهج هو الأعلى في الزيادة في توليد الكهرباء بسبب تتبع التغيرات في زاوية سقوط الشمس خلال يوم وفي غضون عام.
5) ثابت قابل للتعديل
يعتمد هذا النوع على تغيير زاوية السقوط خلال عام من الشمس لضبط ميل القوس ، وبالتالي تحقيق زيادة في توليد الطاقة
يتمثل الاختلاف الأساسي بين طرق التركيب المختلفة في الاختلاف في توليد الطاقة الذي تجلبه.بالطبع ، ستكون هناك اختلافات في الاستثمار الأولي وتكاليف الصيانة التشغيلية.
تعتبر مخفضات الكواكب مثالية للتطبيقات التي تتطلب عزم دوران عاليًا في عبوة صغيرة وعمود إخراج بمحاذاة متحدة المحور
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
