تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو ، كيو تي | نسبة والعتاد: | 125: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 16 كيلو نيوتن متر | عقد العزم: | 89 كيلو نيوتن متر |
| إمالة عزم الدوران: | 65 كيلو نيوتن متر | اللون القياسي: | راؤول 9006 |
| رد فعل عنيف: | أقل من 0.1 درجة | نوع الدوران: | محور مزدوج |
| إبراز: | slewing ring drive,small slew drive,small slew drive |
||

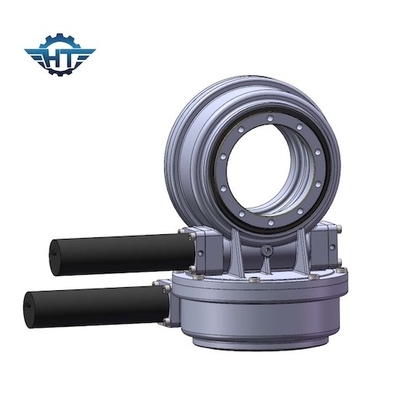

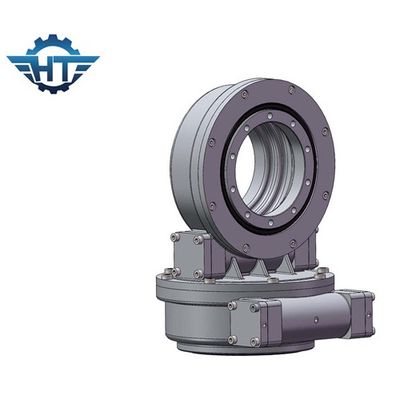

SDE21 نسبة التروس 125/1 محرك ترس دودة الساعة الرملية مع مبيت مغلق لـ CPV
وصف محرك دودة العتاد
تُستخدم محركات الانحدار للنقل المتزامن للقوى المحورية والشعاعية بالإضافة إلى نقل لحظات الإمالة.تتكون محركات الانزلاق من حلقة دوران كروية أو أسطوانية ومحركات هيدروليكية أو كهربائية ومبيت مغلق تمامًا.تم تصميم محركات الأقراص الكبيرة من سلسلة SE مع ترس دودي.
SDE3 ، SDE7 ، SDE21 ISO9001 / CE المعتمد من دودة محرك الأقراص الدودية لجهاز تعقب الشمس
1) ارتفاع عزم الدوران الناتج وحمل الحمل
2) أعلى دقة تتبع
3) مقاومة قوية للتآكل وختم فعال
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
ملاحظة: الأبعاد والمعلمات المذكورة أعلاه يمكن تحديثها أو تعديلها ، للحصول على أبعاد ومعايير أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات لدينا.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مجالات التطبيق
| مجال طاقة الرياح | الآلات المعدنية |
| صناعة خفيفة | معدات ثقيلة |
| الميناء / الماكينة البحرية | المنتجات العسكرية. |
| تعدين آلات البناء | معدات أعمال الصلب |
| نبات معالجة مياه المجاري | الآلات الزراعية |
